Komplettlösungen

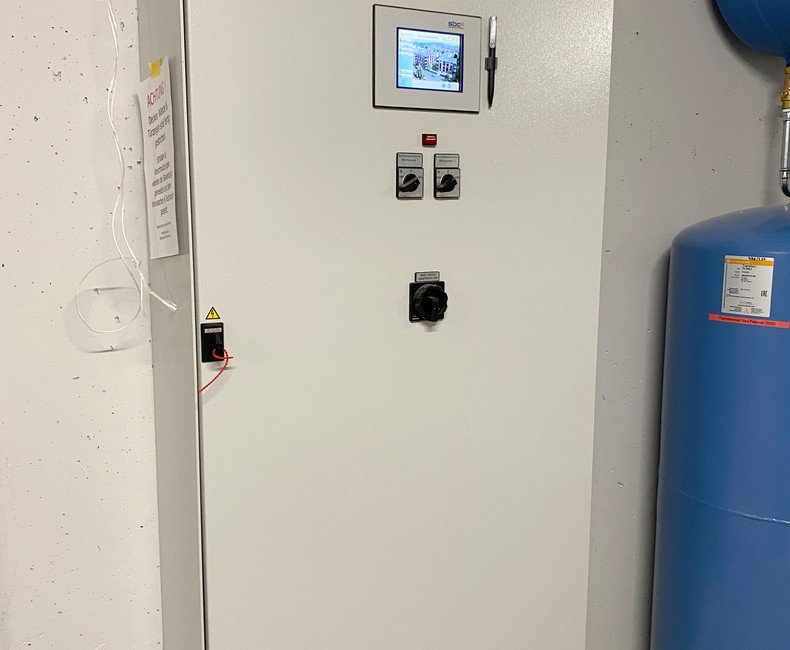

Wohnüberbauung Dägerstein, Sursee
Die Wohnbaugenossenschaft Habitas realisierte mitten im Zentrum von Sursee in unmittelbarer Nachbarschaft zur Stadtverwaltung die Wohnüberbauung Dägerstein. Gebaut ...
Komplettlösungen
Wohnüberbauung Dägerstein, Sursee
Die Wohnbaugenossenschaft Habitas realisierte mitten im Zentrum von Sursee in unmittelbarer Nachbarschaft zur Stadtverwaltung die Wohnüberbauung Dägerstein. Gebaut wurden total 29 «zahlbare» Wohnungen sowie Atelier/Bürofläche und Einstellhallenplätze wahlweise mit Elektroladestation. Die Wohnungen werden an vornehmlich an Familien vermietet, welche auf preisgünstigen Wohnraum angewiesen sind. Es erstaunt nicht, dass alle Wohnungen bereits vermietet sind.
Für die Heizung und Brauchwarmwasserladung stehen zwei Erdsondenwärmepumpen zur Verfügung. Für die Speicherladung Heizung stehen 2 Wärmepumpen im Einsatz. Für die Brauchwarmwasserladung 1 Wärmepumpe. Für die Beheizung der Räume sind 2 Heiz-/Kühlgruppen vorgesehen. In Abhängigkeit der Aussentemperatur werden die beiden Gruppen in den Heiz- oder Kühlfall gefahren. Die Kühlleistung wird ab dem Sondennetz bezogen. Bei den beiden Boilern sind zusätzlich je ein Elektroeinsatz mit einer Leistung von 12 KW verbaut. Für die Einhaltung des Legionellenschutzes werden die Elektroeinätze pro Woche 1x freigegeben und die beiden Boiler auf 65°C geladen. Auf dem Flachdach beider Gebäude wurde eine Photovoltaik-Anlage montiert. Das Dach Ost wurde optimiert ausgelegt aufgrund eines sehr alten Baumes und dessen Schattenwurf. Steht von der PV-Anlage mindestens 12KW Ueberschuss an, wird der jeweilige Elektroeinsatz freigegeben und die Boiler auf max. 65°C nachgeladen. Die Einzelraumregulierung ist bauseits über Raumthermostate gelöst. Die Umschaltung von Heizen auf Kühlen erfolgt ab Regulierung Sigmatic.
Sigmatic konnte hier wiederum die gesamte Kompetenz beweisen. Von der Heizungsanlage bis zur PV-Anlage inkl. Gebäudeautomation.
Leistungen:
Heizungsanlage:
2 x Nibe F1345-40 Erdsonden-Wärmepumpe mit Freecooling, Total-Leistung 80 kW

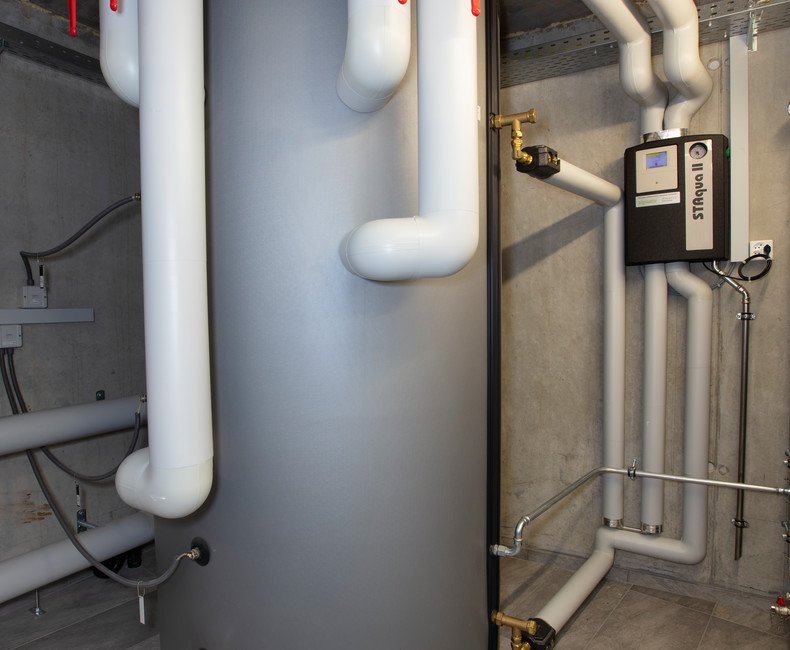

2 x Heizungsspeicher à 1450 Liter
2 x Warmwasserspeicher à 1750 Liter

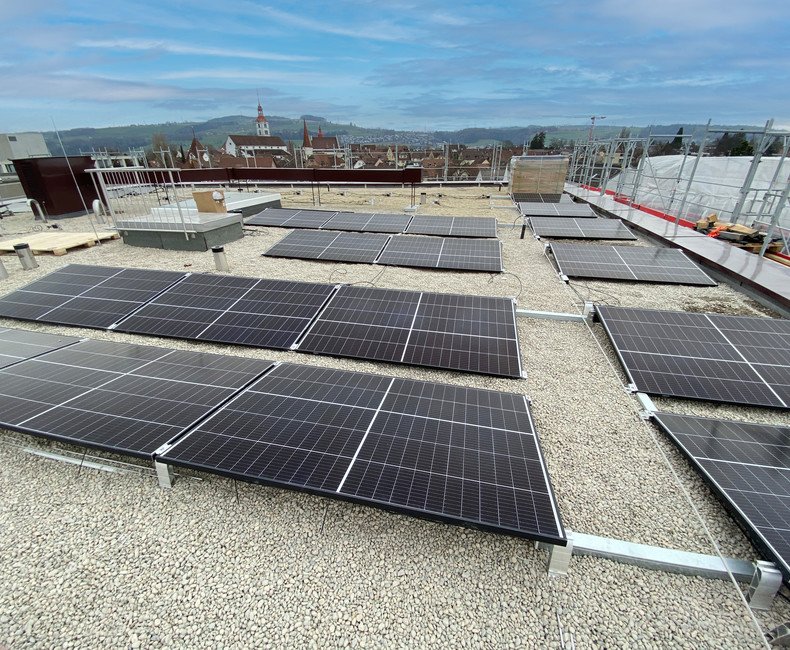

PV-Anlage:
81 Module der Marke Trina Vertex sorgen für eine Gesamtleistung von knapp 33 kWp
Das zweite Dach Ost D2 produziert mit 87 Modulen der gleichen Marke eine Gesamtleistung von 35 kWp.

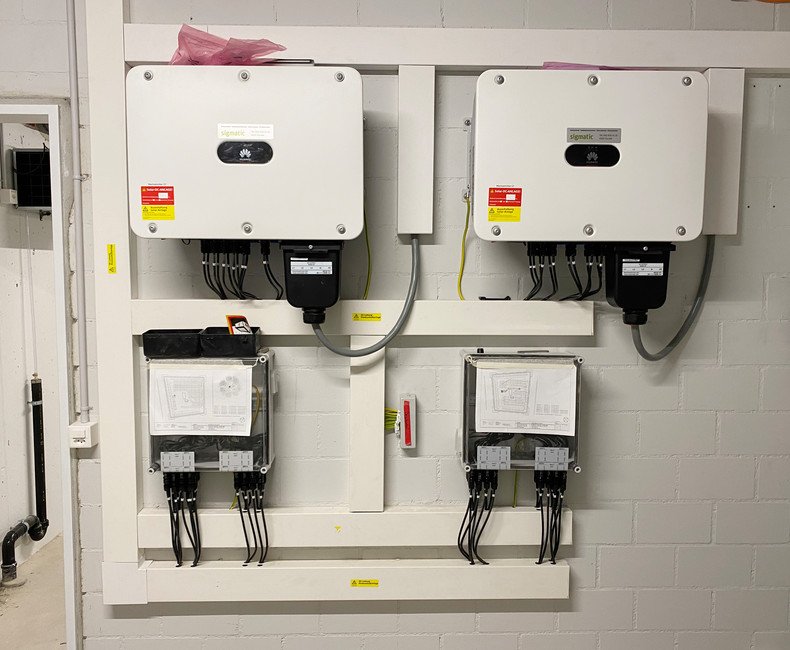

2x Wechselrichter Huawei SUN2000-30KTL-M3
Klimasysteme

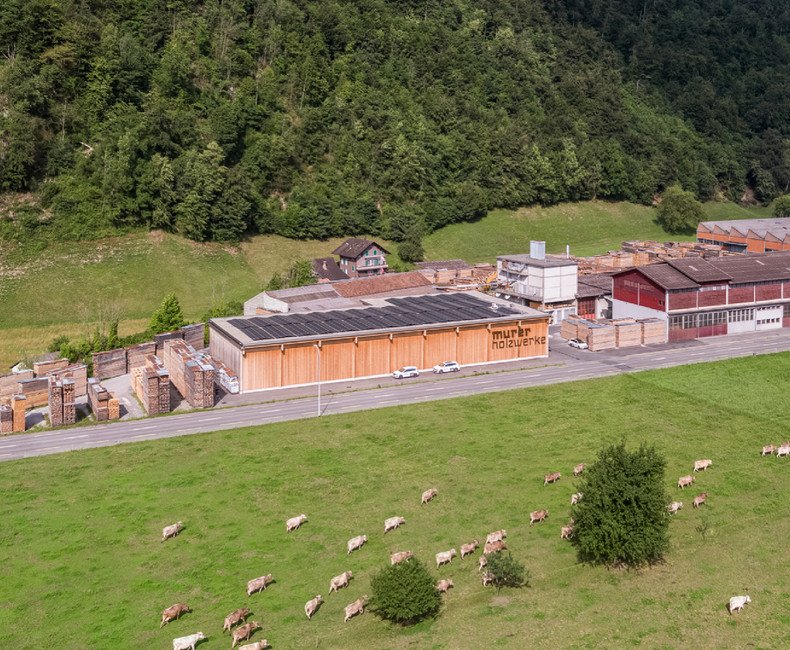

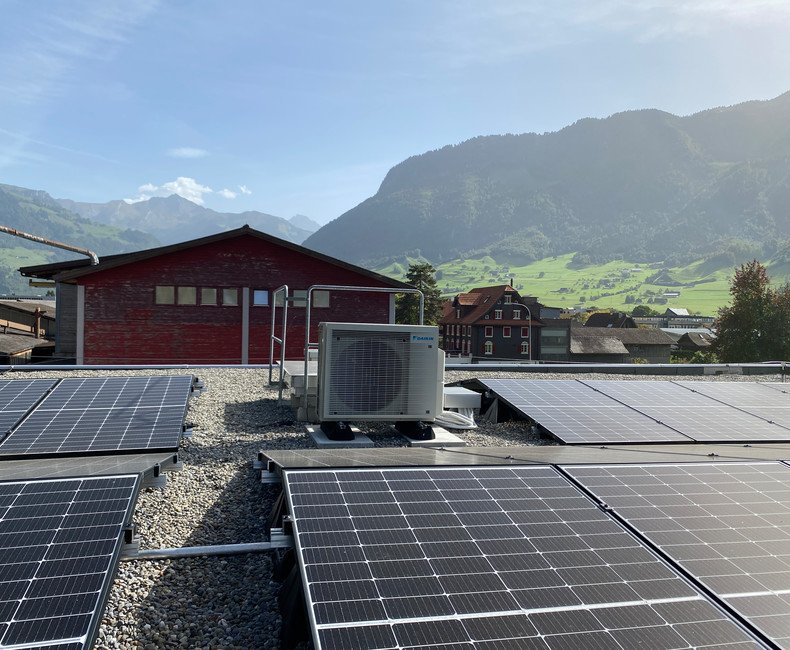

Murer Holzwerke AG, Stansstad
Auf dem Sägereiareal der Murer Holzwerke AG wurden die verschiedenen Lager- und Betriebsgebäude durch einen Neubau ersetzt. Da es in den Sommermonaten im Bürotrakt ...
Klimasysteme
Murer Holzwerke AG, Stansstad
Auf dem Sägereiareal der Murer Holzwerke AG wurden die verschiedenen Lager- und Betriebsgebäude durch einen Neubau ersetzt. Da es in den Sommermonaten im Bürotrakt jeweils sehr heiss wurde, durfte Sigmatic eine Klimaanlage installieren. Nun herrschen darin immer angenehme Temperaturen.
Anwendung: Büroklimatisierung
Kühlung mit 1 Ausseneinheit und 5 Inneneinheiten
Leistungen:
Kühlleistung 1.80-10.79 kW
Heizleistung 2.70-11.69 kW
Spannung 230 V
Absicherung 16 A träge
Solarsysteme

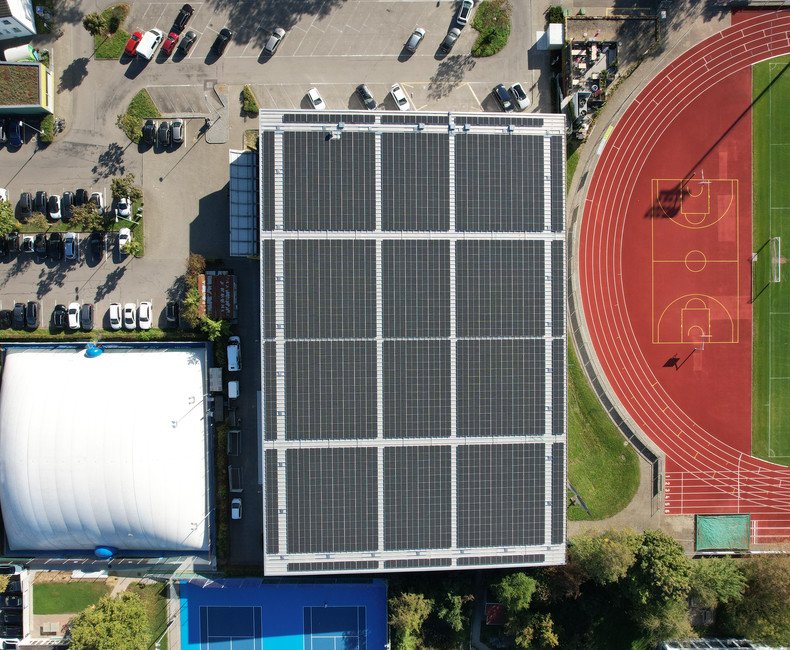

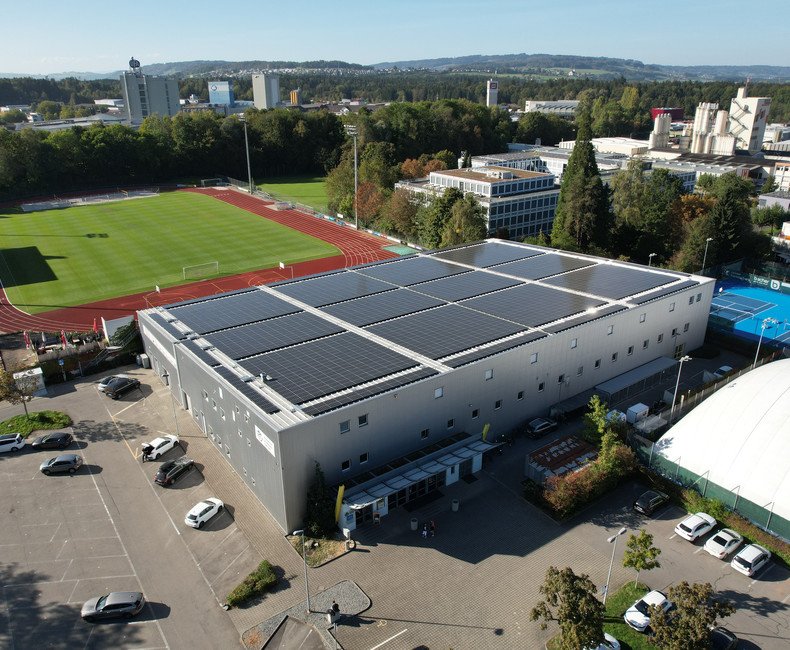

Die Eishalle Sursee produziert Eis mit eigenem Solarstrom
Die Genossenschaft der Eishalle Sursee beschaffte sich den Strom bis anhin auf dem freien Strommarkt. Durch die Stromkrise explodierten die Preise und plötzlich musste ...
Solarsysteme
Die Eishalle Sursee produziert Eis mit eigenem Solarstrom
Die Genossenschaft der Eishalle Sursee beschaffte sich den Strom bis anhin auf dem freien Strommarkt. Durch die Stromkrise explodierten die Preise und plötzlich musste man den 6-fachen Strompreis bezahlen. Darum entschied der Vorstand eine PV-Anlage auf dem Dach zu installieren.
Das grosse Know-how für Solarsysteme überzeugte das Führungsgremium der Eishalle und übergab die Gesamtverantwortung für das Projekt, von der Anmeldung bis zur Inbetriebnahme, der Sigmatic AG in Sursee.
Die neue Photovoltaik-Anlage produziert dann am meisten Strom, nämlich im Juli bis September, wenn der grösste Bedarf vorhanden ist nämlich im Juli und August. Die neue PV-Anlage hat bereits diesen Sommer einen grossen Teil des Stromes für die Eis-Aufbereitung hergestellt. Und das Beste daran ist, dass die Eismaschine auch mit Strom fährt und somit auch von der PV-Anlage gespiesen wird.
Da das Restaurant Time Out in der Eishalle auch mit Strom versorgt wird, konnte ein sogenannter ZEV (Zusammenschluss zum Eigenverbrauch) gegründet werden. Die Abhängigkeit von der CKW und die volatilen Strompreise wird durch den Eigenverbrauch deutlich reduziert, was sich auf die Wirtschaftlichkeit der PV-Anlage sehr positiv auswirkt.
Leistungen:
Facts & Figures
» Photovoltaikanlage Peak-Leistung 558 kWp (558`000 Wp)
» Anzahl PV-Module 1‘314 Stück a 425 Wp Leistung
» Anzahl Wechselrichter 5 Stück a 110 kWp Leistung
» Anzahl Strings 60 Stück
» PV-Modulfläche ca. 2`566 m²
» Verlegte Kabellänge ca. 10 km
» Verbaute Aluprofile ca. 3,2 km
» Spezialprofile für die Montage auf der Dachhaut ca. 2,8 km
Komplettlösungen

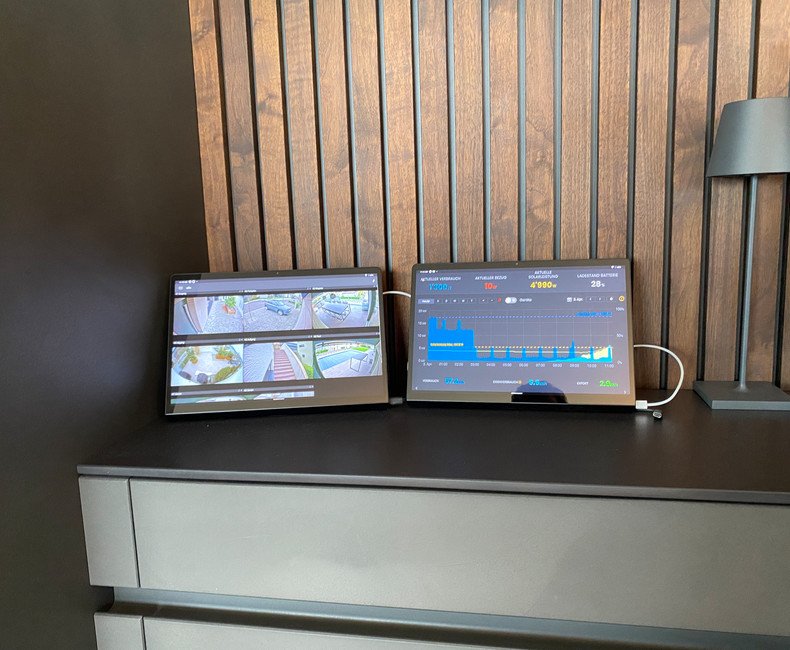

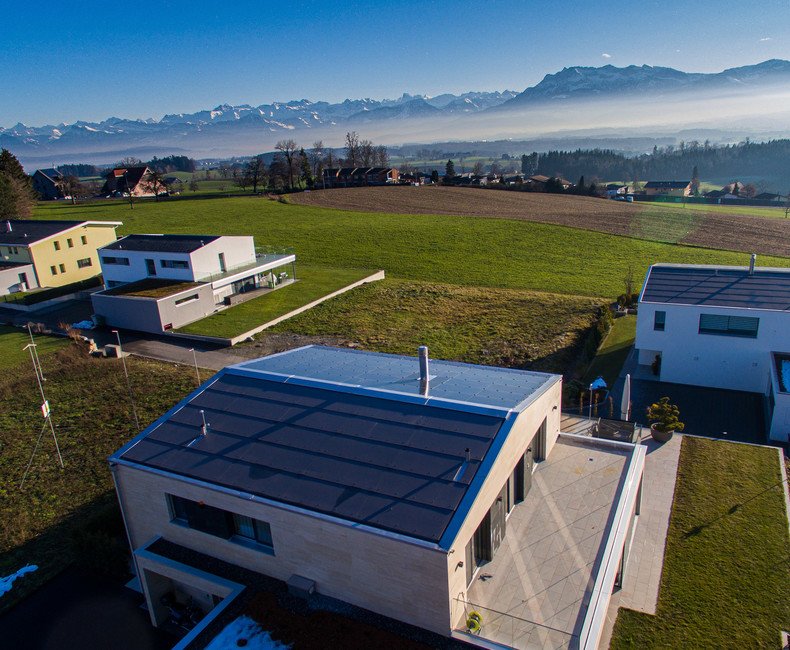

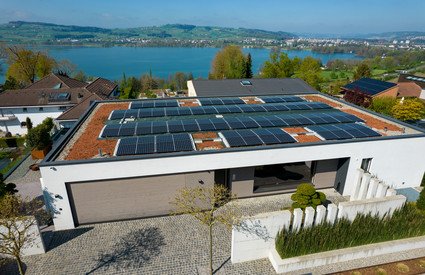

EFH, Striegelhöhe, Schenkon
Zeitgemässe, moderne Häuser sehen nicht nur gut aus, sie verfügen auch über ein nachhaltiges Energiekonzept, das hohen Wohnkomfort und beste Lebensqualität bietet. ...
Komplettlösungen
EFH, Striegelhöhe, Schenkon
Zeitgemässe, moderne Häuser sehen nicht nur gut aus, sie verfügen auch über ein nachhaltiges Energiekonzept, das hohen Wohnkomfort und beste Lebensqualität bietet. Bei diesem Objekt in Schenkon konnte Sigmatic ein Gesamtkonzept mit nachhaltigen und intelligent vernetzten Produkten
umsetzen.
Der Strom für die NIBE Sole-Wasser Wärmepumpe stammt von der 23 kWP starken Photovoltaik-Anlage auf dem Dach. Für ein optimales Management des produzierten Stroms sorgen zudem ein Batteriespeicher, ein Wechselrichter sowie eine Ladestation für das E-Fahrzeug. Auf dem Tablet, via Solarmanager, kann die Stromgewinnung und der Verbrauch der jeweiligen Abnehmer live mitverfolgt werden. Auch im Weinkeller sorgt ein Klimagerät von Sigmatic für das perfekte Klima.
Heizsysteme
Sanierung Bauernhaus, Zell
Vom alten Bauernhaus zum modernen Zweifamilienhaus. Oberhalb der Gemeinde Zell steht ein schön umgebautes altes Bauernhaus, das über zwei sehr moderne Wohneinheiten ...
Heizsysteme
Sanierung Bauernhaus, Zell
Vom alten Bauernhaus zum modernen Zweifamilienhaus. Oberhalb der Gemeinde Zell steht ein schön umgebautes altes Bauernhaus, das über zwei sehr moderne Wohneinheiten verfügt. Sigmatic durfte hier eine der ersten neuen S2125 Luft-Wasser Wärmepumpe mit dem Kältemittel Propangas liefern und in Betrieb nehmen.
Leistungen:
1 x Nibe S2125 Luft-Wasser Wärmepumpe mit Freecooling
Klimasysteme
Moosblick, Kaltbach
Die Terrassen-Überbauung Moosblick in Kaltbach befindet sich an sonniger Hanglage. Unsere Klimaabteilung wurde angefragt, bei einem Eigentümer eine Klimalösung für ...
Klimasysteme
Moosblick, Kaltbach
Die Terrassen-Überbauung Moosblick in Kaltbach befindet sich
an sonniger Hanglage. Unsere Klimaabteilung wurde angefragt,
bei einem Eigentümer eine Klimalösung für das Schlafzimmer
auszuarbeiten. Ein Decken- und Aussengerät sorgen nun für
einen erholsamen, kühlen Schlaf im Sommer.
Leistungen:
Kühlleistung 1.3 – 2.8 kW
Heizleistung 1.3 – 4.3 kW
Heizsysteme

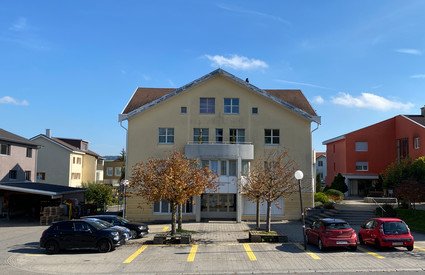

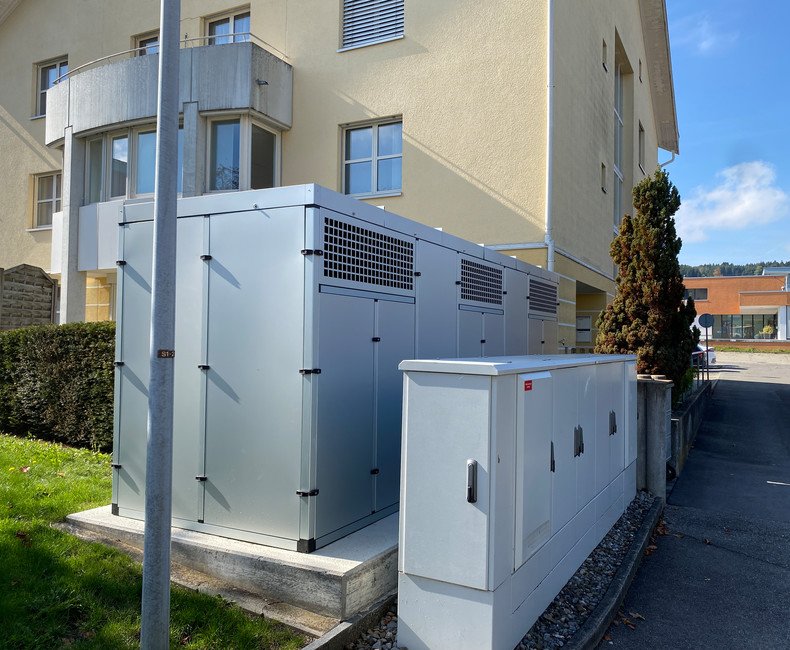

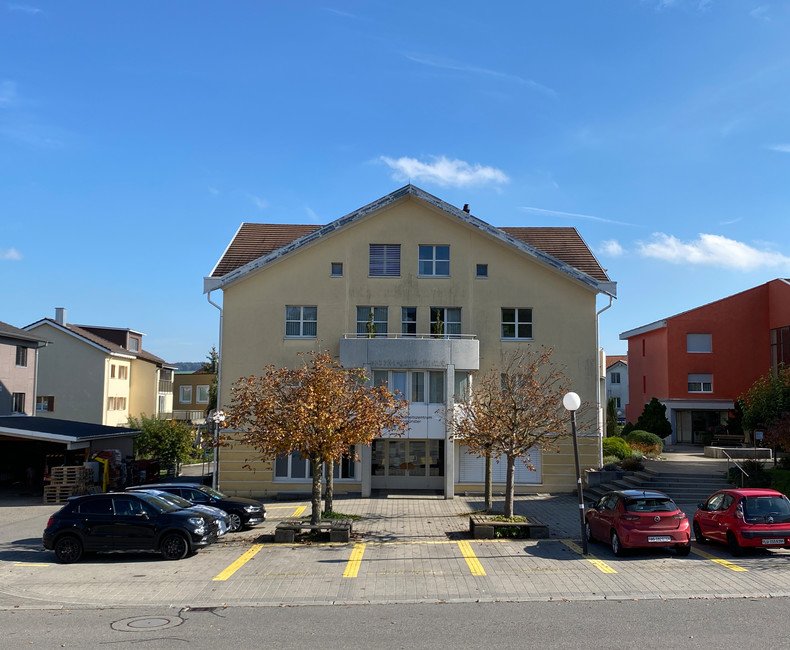

Heizungssanierung im Gemeindehaus von Gunzwil
Das Gemeindehaus von Gunzwil tauschte die alte Ölheizung gegen ein modernes Heizsystem von Sigmatic aus. Eingesetzt wurde eine dreifach Kaskade mit NIBE F2120 ...
Heizsysteme
Heizungssanierung im Gemeindehaus von Gunzwil
Das Gemeindehaus von Gunzwil tauschte die alte Ölheizung gegen ein modernes Heizsystem von Sigmatic aus. Eingesetzt wurde eine dreifach Kaskade mit NIBE F2120 Luft-Wasser Wärmepumpen. Sie produzieren insgesamt 40 kW Heizleistung für die Raumheizung.
Das eigens von Sigmatic konzipierte und konstruierte Schalldämmhauben-Konzept für die F2120 ist immer mehr gefragt. Man hört praktisch keine Geräusche mehr und es wird jeweils auf Mass gefertigt. Die Schallreduktion beträgt bis –20 d(B)A. In diesem modularen Gehäuse-Konstrukt lassen sich mehrere Luft-Wasser-Wärmepumpen platzieren.
Leistungen:

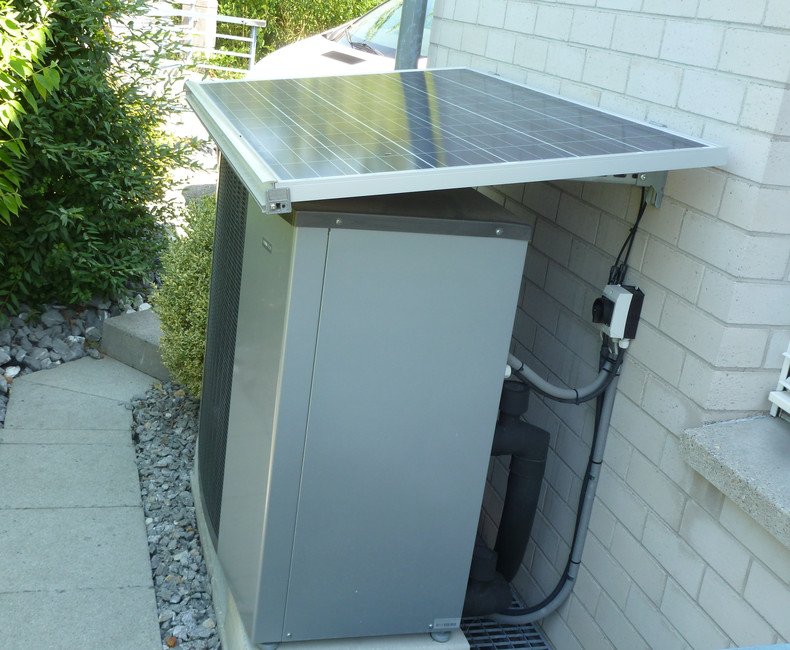

» Luft-Wasser Wärmepumpen NIBE F2120 mit insgesamt 40 kW Heizleistung
» dreifach Kaskade in Schalldämmhaube
Gebäudeautomation

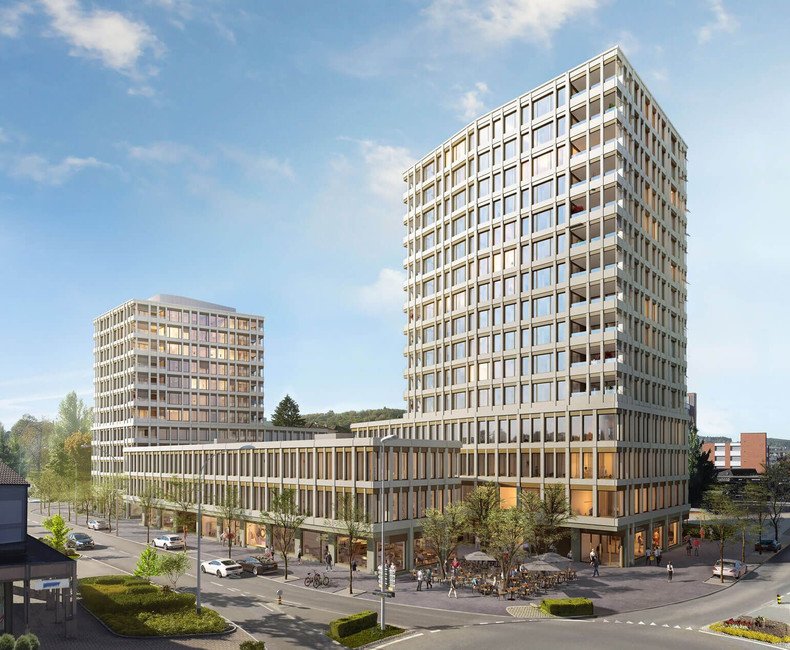

Dreiklang, Wohn- und Geschäftshaus, Sursee
Höchste Kompetenz in der Gebäudeautomation. Ein Hochhausprojekt der Superlative mit 90 Eigentumswohnungen und grosszügigen Gewerbeflächen an bester ...
Gebäudeautomation
Dreiklang, Wohn- und Geschäftshaus, Sursee
Höchste Kompetenz in der Gebäudeautomation.
Ein Hochhausprojekt der Superlative mit 90 Eigentumswohnungen
und grosszügigen Gewerbeflächen an bester Zentrumslage.
Sigmatic realisierte in den Dreiklang-Gebäuden die hochwertigen,
technischen Infrastrukturen der Gebäudeautomation.
Leistungen:
• Gesamtrealisation des technische Netzwerks.
• 1800 Hardware Datenpunkte in 13 Tableaus.
• 350 Wärmezähler, Kalt- und Warmwasserzähler und Elektrozähler
wurden via M-Busschnittstelle auf den Leitrechner eingebunden.
• Regulierung und Steuerung von Heizung-, Lüftung-, Klimaanlagen,
Einzelraumregulierung.
• Im ganzen Gebäude wurden 13 Schaltschränke verbaut.
• Das Gebäude wird über einen zentralen Leitrechner gesteuert,
wobei alle Anlagen visuell abgebildet werden.
• Alle Anlagen können vor Ort am Tableau über einen Touch PC 10 Zoll
bedient werden.
• KNX Schnittstelle zu den Elektrogewerken.
• Modbusschnittstelle auf Kellerlüftungsgeräten und Frischwasserstationen
für die Visualisierung auf dem Leitrechner.
• Diverse Elektrodatenpunkte für die Übermittlung an das Alarmsystem.
Klimasysteme

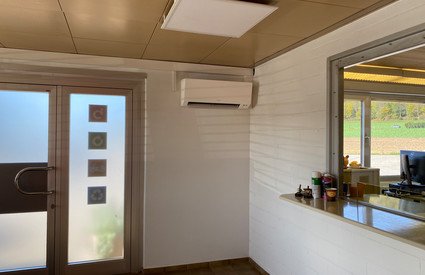

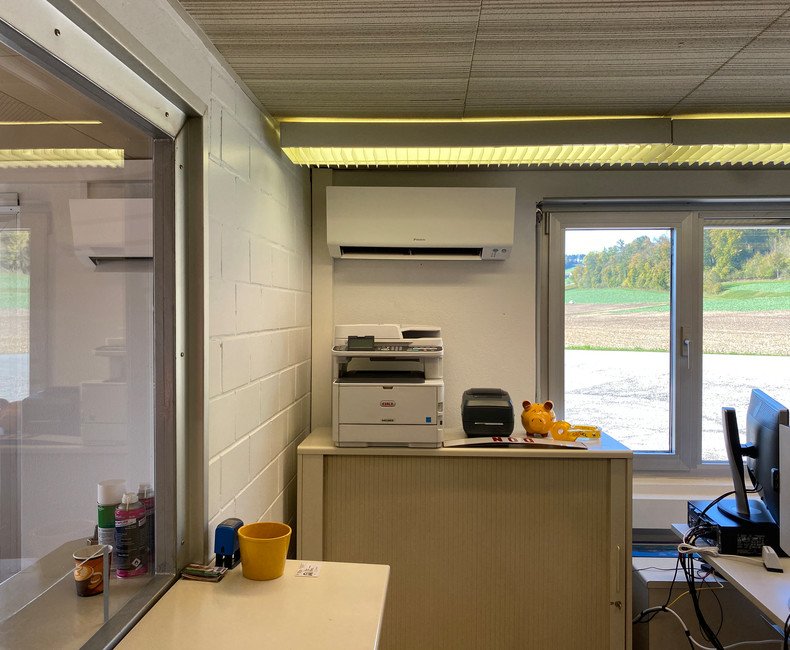

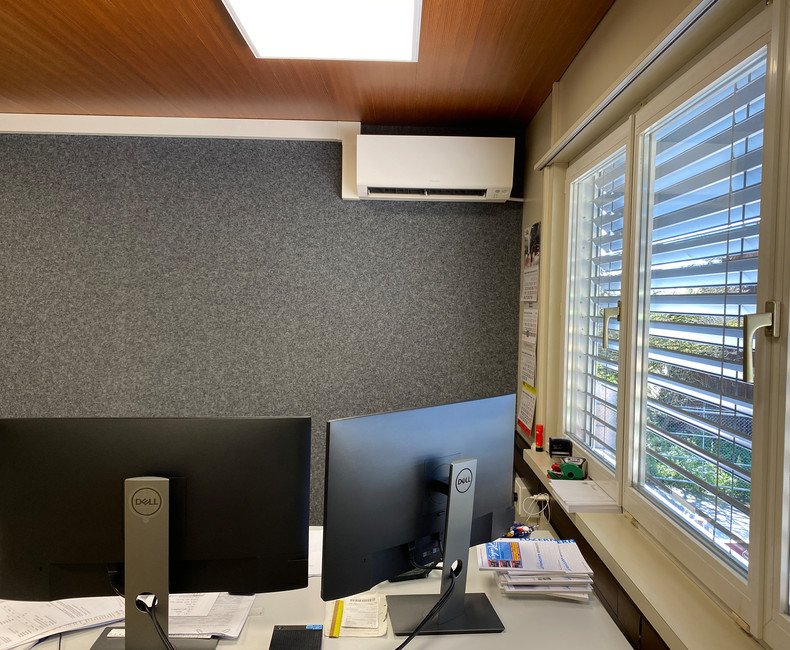

Beck Sammelhof

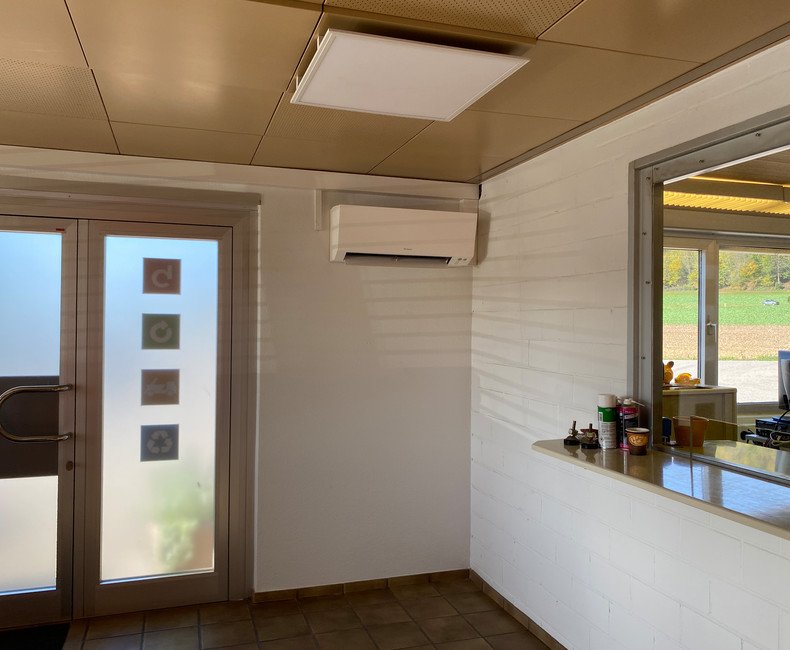

Beck Umweltservice AG ist ein regional verankertes Familienunternehmen, welches sich in den Bereichen Logistik, Recycling und dem Service Public spezialisiert hat. Die ...
Klimasysteme
Beck Sammelhof
Beck Umweltservice AG ist ein regional verankertes Familienunternehmen, welches sich in den Bereichen Logistik, Recycling und dem Service Public spezialisiert hat. Die Unternehmung betreibt verschiedene Sammelhöfe in der Region.

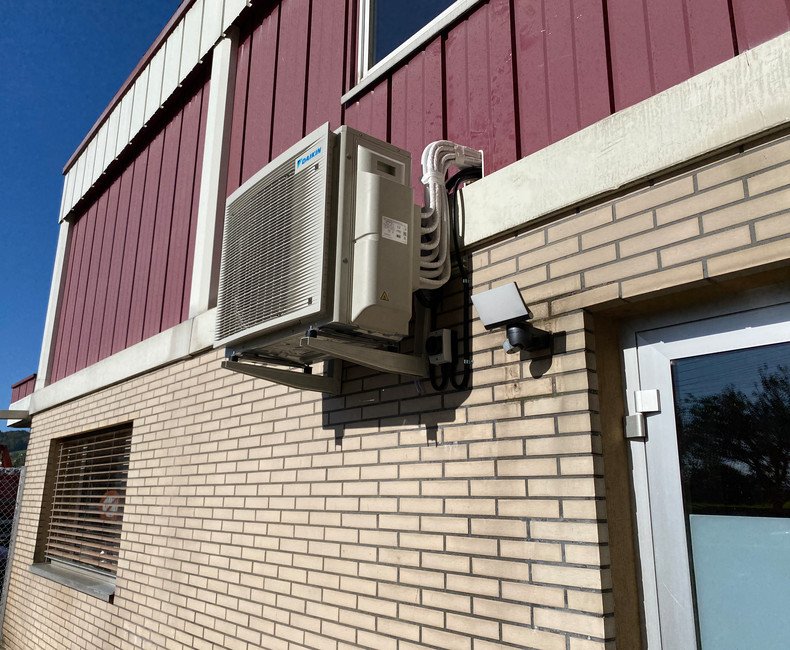

Sigmatic realisierte für den Beck Werkhof in Kaltbach die Klimaanlage für Kühl- und Heizbetrieb im Büroteil. Insgesamt wurden 5 Inneneinheiten sowie eine Ausseneinheit installiert.
Leistungen:
Kühlleistung 1.8 – 10.79 kW
Heizleistung 2.7 – 11.69 KW
Spannung 230 V
Absicherung 16 A träge
COP 4.58
Komplettlösungen
Die gesamte Kompetenz der Sigmatic
Einer der schönsten Gewerbebauten der Region wurde kürzlich offiziell eingeweiht. Der helle, lichtdurchflutete Businesspark bietet modernste Büros an zentraler Lage ...
Komplettlösungen
Die gesamte Kompetenz der Sigmatic
Einer der schönsten Gewerbebauten der Region wurde kürzlich offiziell eingeweiht. Der helle, lichtdurchflutete Businesspark bietet modernste Büros an zentraler Lage amSempachersee. Sigmatic durfte hier das Heizsystem, die Gebäudeautomation und die Photovoltaik-Anlage auf dem Dach realisieren. Der Lumenpark ist unter anderem auch der neue Standort der Gut AG.
Leistungen:

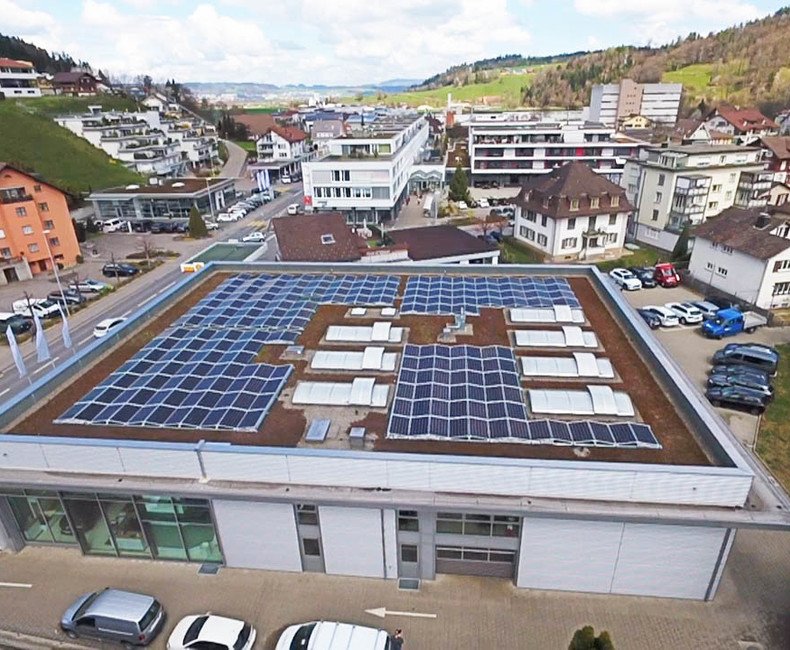

Leistungsdaten der PV-Anlage
» Gesamtleistung PV 98.04 kWp
» Jahresertrag ca. 84‘000 kWh
» 2 Dächer
» 258 Module Trina 380 Wp
» Flachdach Montage Ost/West, Neigung 13°
» 3 Wechselrichter Huawei auf den Dächern installiert
(2x30KTL/1x40KTL)
» Permanente Seilsicherung integriert in Unterkonstruktion PVA
Leistungsdaten der Heizanlage
» Die Wärme wird mit sechs Wärmepumpen NIBE F 1345-60 er- zeugt, welche ihre Energie primär aus dem Grundwassser holen.
» Heizleistung von ca. 470 kW für Raumheizung, Lüftung und
Warmwasser.
» Mit Grundwasser wird zusätzlich auch gekühlt.
» Das Warmwasser wird über zwei Frischwasser-Stationen an die verschiedenen Verbraucher geleitet.
Eckdaten Gebäudeautomation
» Steuerung und Regulierung der Heizung-, Kälte- und Lüftungs-
anlagen.
» Im ganzen Objekt sind sieben Schaltschränke verbaut, die jeweils
mit mehreren SPS-Steuerungen bestückt sind und für die gesamte Steuerung und Regulierung der Anlagen verantwortlich sind.
» Die ganze Anlage wird mit dafür vorgesehenen 10 Zoll Touch-
panels visualisiert und kann jederzeit über einen Fernzugriff ge-
regelt werden.
Heizsysteme

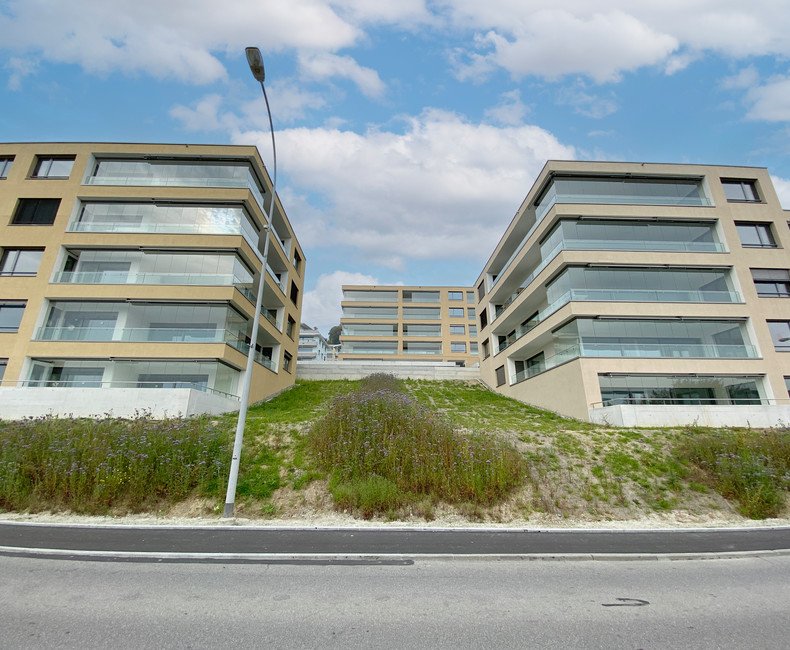

Volle Power für den Sonnenblick

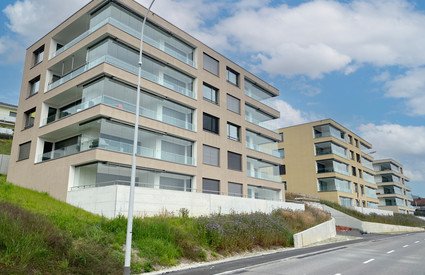

Die Wohnüberbauung Sonnenblick besteht aus jeweils fünf unterschiedlichen Mehrfamilienhäusern, welche in der Höhe und in der Situation so gestaffelt sind, dass eine ...
Heizsysteme
Volle Power für den Sonnenblick
Die Wohnüberbauung Sonnenblick besteht aus jeweils fünf unterschiedlichen Mehrfamilienhäusern, welche in der Höhe und in der Situation so gestaffelt sind, dass eine maximale Anzahl Wohnungen vom herrlichen Fern- und Weitblick profitieren. Hier wird die Energie durch eine KWB Powerfire Pelletheizung erzeugt. Die Fernwärme wird mit einer konventionellen Regelung RVD 255 von Siemens geregelt.
Leistungen:
Leistungsdaten
» Pelletheizung KWB Powerfire 150 kW
» Wärmespeicher 2 x 3475 Liter = 6950 Liter
» Pellet-Lagerraum 77 m³
» Fünf Wohnblöcke mit insgesamt 50 Wohneinheiten
Klimasysteme
Sustra AG Sursee
Seit 1956 ist die SUSTRA ein verlässlicher Partner in den Bereichen Strassenbau, Tiefbau, Belagsbau und Lärmschutz. Sie beschäftigt rund 140 Mitarbeitende. Sigmatic ...
Klimasysteme
Sustra AG Sursee
Seit 1956 ist die SUSTRA ein verlässlicher Partner in den Bereichen Strassenbau, Tiefbau, Belagsbau und Lärmschutz. Sie beschäftigt rund 140 Mitarbeitende.

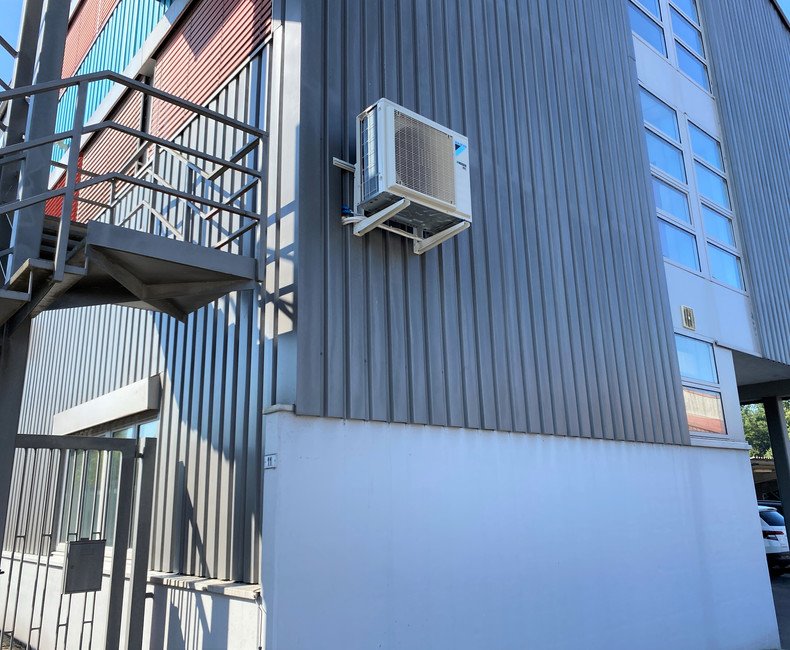

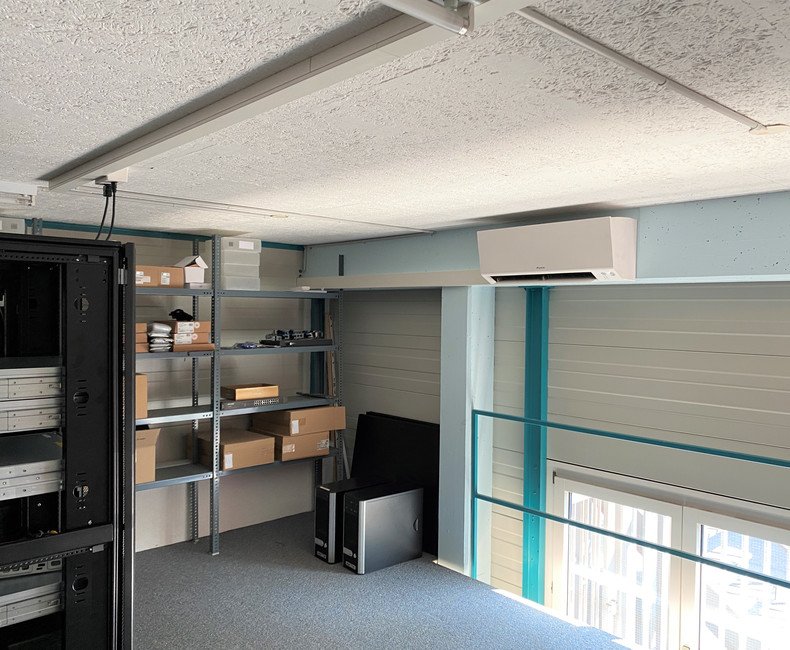

Sigmatic realisierte für die Sustra AG die Klimaanlage für den Serverraum .Mit dieser Anlage wird der Serverraum im Sommer gekühlt und im Winter beheizt. Die neue Anlage besteht aus einer Inneneinheit und einer Ausseneinheit.
Leistungsdaten
Kühlleistung Min. kW = 1.7
Nom kW = 4.2 / Max kW = 5.0
Heizleistung Min kW = 1.7 / Nom. kW = 5.4 / Max. kW = 6.0
COP = 4.12
Klimasysteme

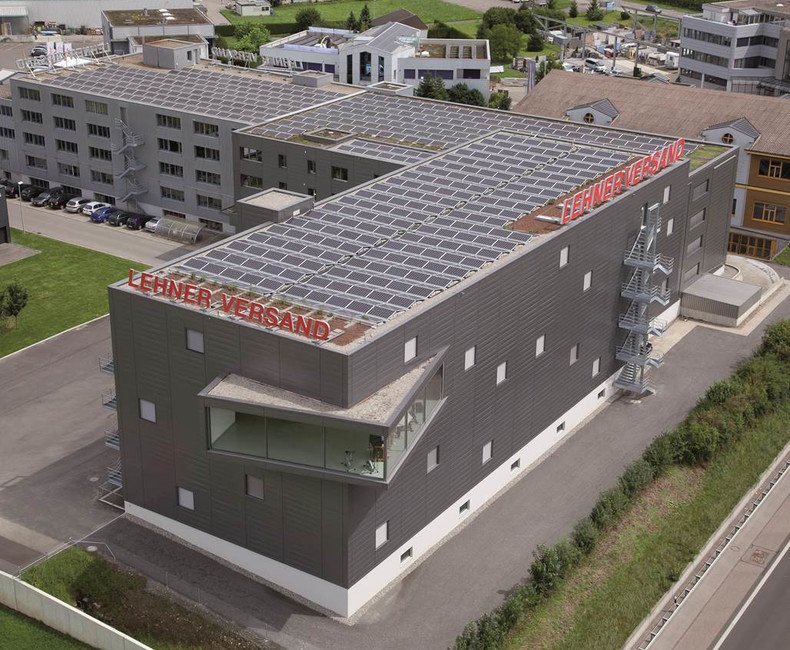

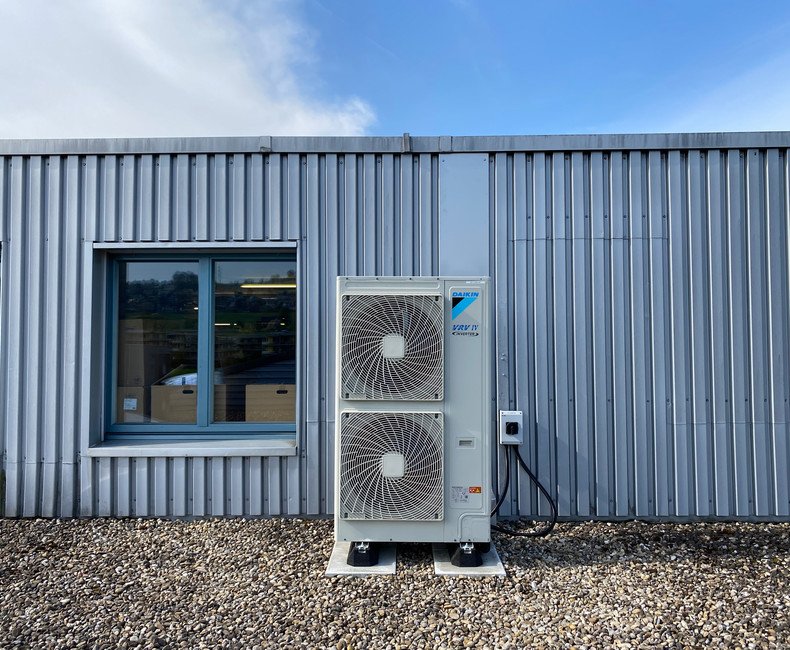

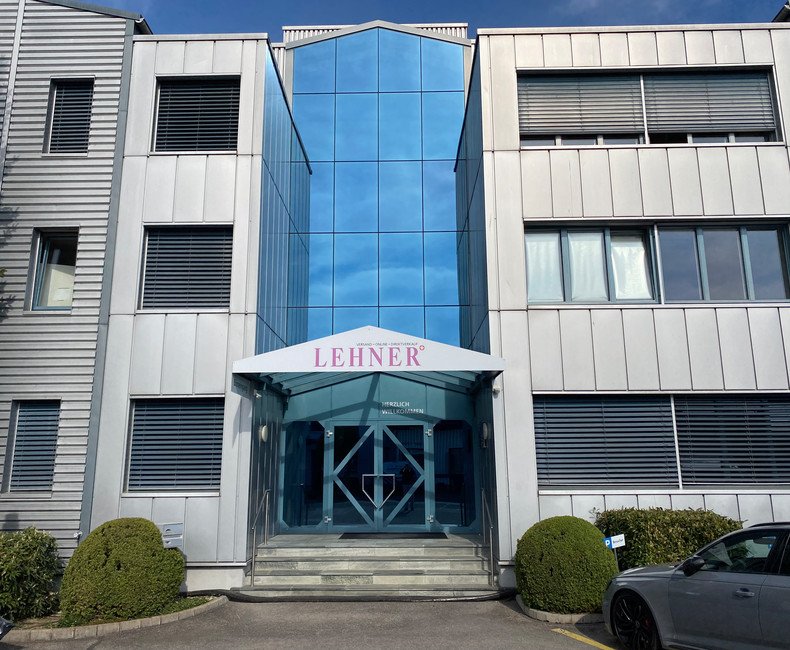

Lehner Versand AG, Schenkon

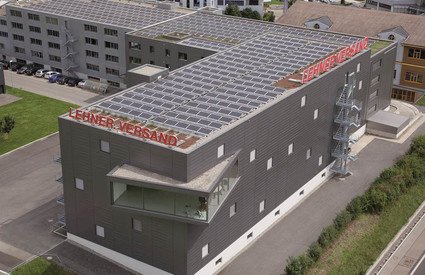

Die Klimaanlage wird mit einer Ausseneinheit (VRV) über einen variablen Kältemittelvolumenstrom geregelt. Daran sind neun Kassettengeräte (Innenheiten) angeschlossen. ...
Klimasysteme
Lehner Versand AG, Schenkon
Die Klimaanlage wird mit einer Ausseneinheit (VRV) über einen variablen Kältemittelvolumenstrom geregelt. Daran sind neun Kassettengeräte (Innenheiten) angeschlossen. Der Standort der Ausseneinheit befindet sich im 3. OG, die Inneneinheiten wurden im ersten und im zweiten Obergeschoss installiert. Das Objekt erforderte einen grossen Einsatz unseres Klimasystem-Teams.
Aussergewöhnliche Arbeitszeiten
Damit der Bürobetrieb während der Installation nicht gestört wurde, erfolgte die gesamte Installation jeweils Freitags ab 17.00 Uhr, sowie Samstag den ganzen Tag.
Gebäudeautomation
Vici AG, Schenkon
Sigmatic realisierte für das neue Produktions- und Bürogebäude die Gebäudeautomation. Dabei kommt ein offenes und flexibles System zum Einsatz. Die ...
Gebäudeautomation
Vici AG, Schenkon
Sigmatic realisierte für das neue Produktions- und Bürogebäude die Gebäudeautomation. Dabei kommt ein offenes und flexibles System zum Einsatz. Die Steuerung/Regulierung ist über ein kundenspezifisches Netzwerk miteinander vernetzt. Über eine Tosibox (VPN Router) besteht die Möglichkeit für einen Fernzugriff und eine Alarmierung. Für die Energieerzeugung Heizung und Kälte steht eine Wärme- / Kältemaschine im Einsatz. Das Erdsondennetz wird für die Wärmeproduktion und die Kühlung ohne Kältemaschine genutzt. Ist die Wärmepumpe im Heizbetrieb,
wird zuerst die Wärme aus dem Heizungsspeicher entzogen, bevor der Erdsondenkreis in Betrieb geht. Bei der Produktion werden 4 Betriebsarten gefahren:
- Direktkühlung ohne Kältemaschine
- Direktkühlung und Kältemaschinenbetrieb
- Nur Kältemaschinenbetrieb
- Nur Wärmepumpenbetrieb
Die Büroräume und Produktionshalle sind mit einer Einzelraumregulierung
ausgestattet, die über dezentrale Schaltschränke gesteuert werden. Die Räumlichkeiten werden über die Lüftungsanlagen belüftet.
Gebäudeautomation

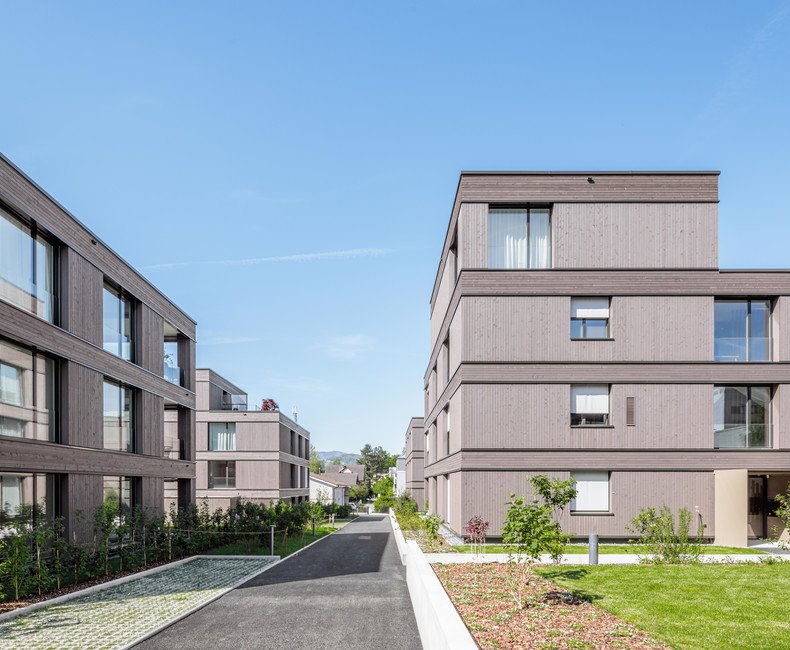

Überbauung St. Clemens, Ebikon
Im St. Klemens in Ebikon wurde durch die Fa. Schmid AG Immobilien eine grosse Überbauung mit diversen Miet- und Eigentumswohnungen und Gewerberäumen realisiert. Die ...
Gebäudeautomation
Überbauung St. Clemens, Ebikon
Im St. Klemens in Ebikon wurde durch die Fa. Schmid AG Immobilien
eine grosse Überbauung mit diversen Miet- und Eigentumswohnungen und Gewerberäumen realisiert. Die gesamte Überbauung wird über eine zentrale Heizungsanlage beheizt. Dafür stehen drei Sole-Wasser Wärmepumpen zur Verfügung mit einem Speichervolumen von 10‘500 Litern. Das Brauchwarmwasser wird ebenfalls über die Wärmepumpen bereitgestellt. Für die Abdeckung der Zirkulationsverluste beim Brauchwarmwasser wird eine separate Wärmepumpe mittels 984 Liter grossem Pufferspeicher betrieben.
Über eine Fernleitungsgruppe werden alle Häuser mit Heizwasser versorgt. Die Wohnungen werden mit einer jeweils zentralen Lüftungsanlage pro Haus belüftet. Im Veloraum ist ein FOL-Ventilator installiert. Im weiteren werden
die Kellerräume über ein bauseits geliefertes Absorptionsgerät entfeuchtet. Die 13 Schaltschränke werden über ein Netzwerk miteinander verbunden. Die Bedienung der Anlagen erfolgt pro Haus über ein Web-Panel am Schaltschrank.
Leistungen:
» Heizung
» Sanitär
» Belüftung
» Alarmierung via E-Mail
» Fernzugriff
Gebäudeautomation

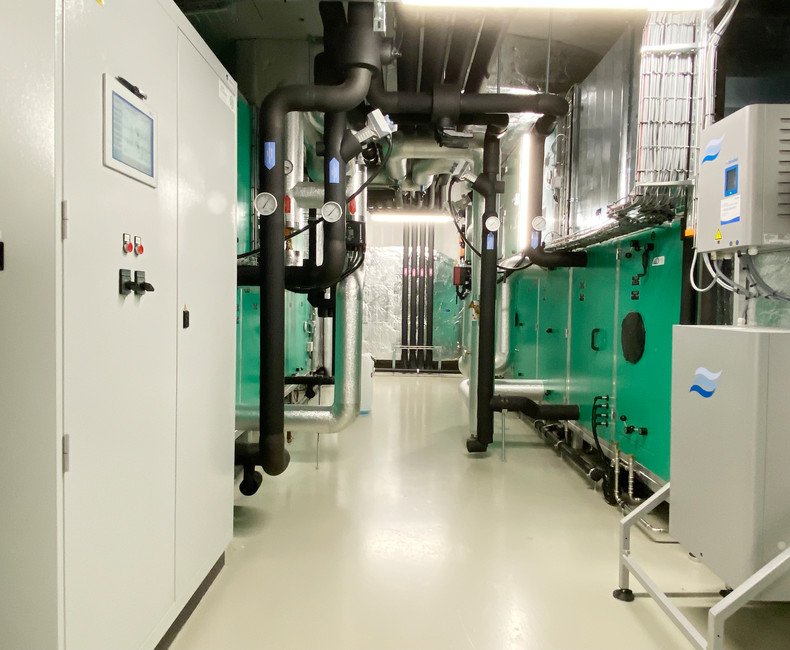

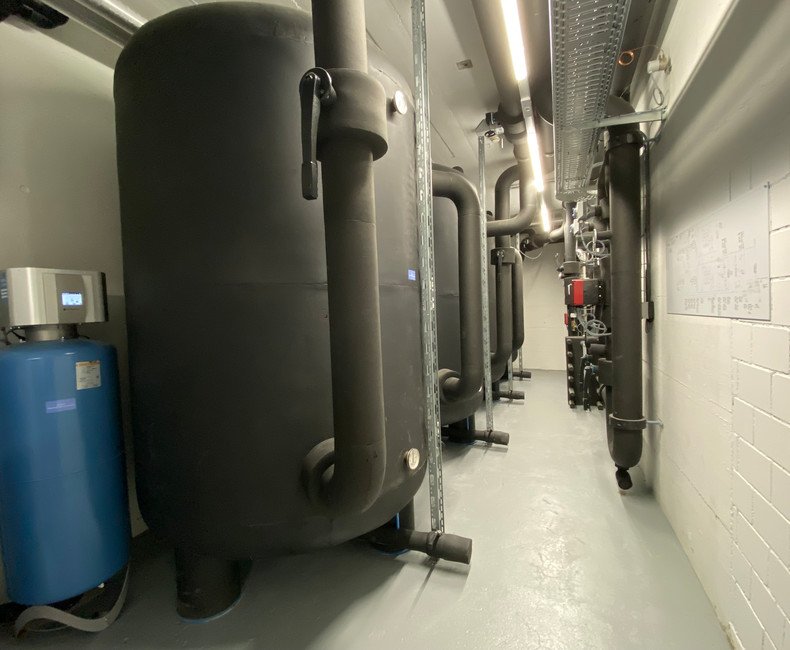

Schurter AG, Luzern
Die SCHURTER Gruppe in Luzern ist das weltweit führende Schweizer Technologieunternehmen für sichere Stromzuführung, einfache Bedienung und anspruchsvolle ...
Gebäudeautomation
Schurter AG, Luzern
Die SCHURTER Gruppe in Luzern ist das weltweit führende Schweizer Technologieunternehmen für sichere Stromzuführung, einfache Bedienung und anspruchsvolle Gesamtlösungen. Stetes Wachstum hat dazu geführt, dass die Schurter Gruppe ihre Gebäudeinfrastruktur kontinuierlich ausgebaut und vergrössert hat. Im Jahr 2011 konnten wir bei Schurter AG die erste Lüftungsanlage mit einer Saia SPS Regulierung bestücken. In den darauffolgenden Jahren kamen bis 2018 zwei weitere Anlagen dazu.
Im Jahr 2020 erhielten wir den Grossauftrag, alle bestehenden Anlagen inklusive des Neubauteils zu sanieren und auf eine Leitebene aufzuschalten. Die Steuerung/Regulierung ist über ein kundenspezifisches Netzwerk an die Leitebene angebunden. Bis heute konnten so 15 Schaltschränke ins Leitsystem integriert werden mit ca. 2‘000 Datenpunkten. Weitere Gebäudeteile und Anlagen sind noch in Planung und werden in den nächsten Jahren realisiert.
Leistungen:
» Diverse Lüftungsanlagen
» Einzelraumregulierungen (Kühl-/Heizdecken inkl. VAV Regulierungen über
CO2 Fühler)
» Heizungsanlagen (Wärmeerzeugung/Brauchwarmwasser/Heizverteilungen)
» Kälteanlagen (Kälteerzeugung/Kältegruppen)
» Abwärmeanlagen über Druckluftkompressoren
Komplettlösungen

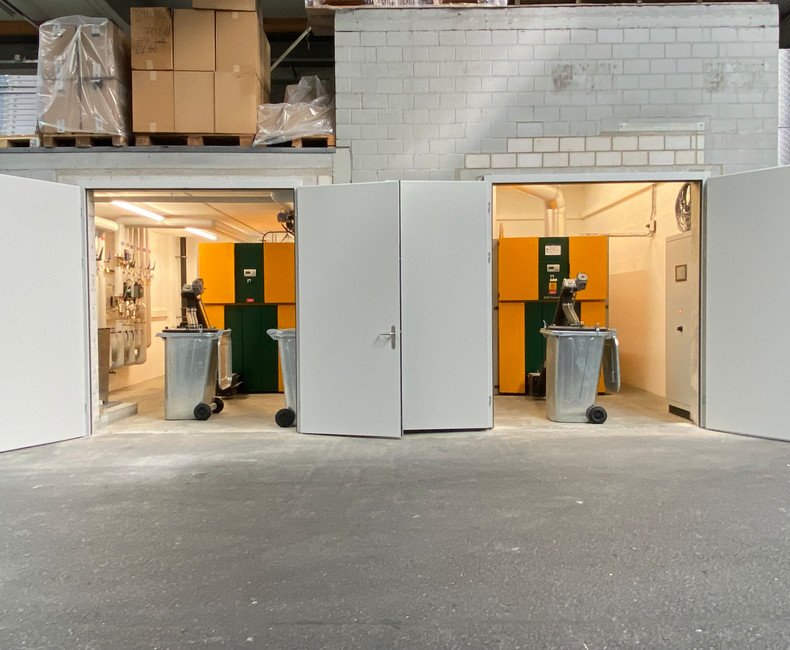

Granol AG Sursee

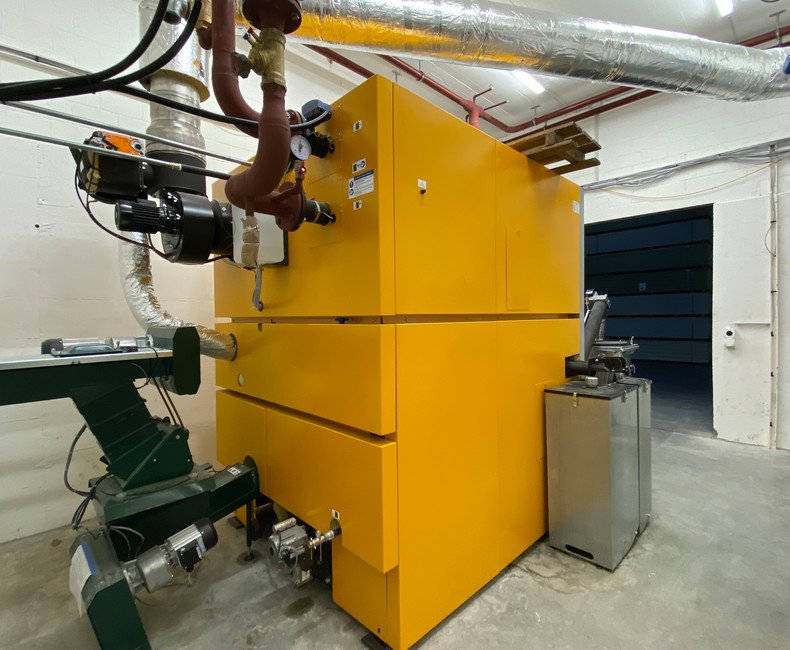

Die Granol AG, führender Schweizer Verputzhersteller in Sursee, musste nach einer Erweiterung der Gebäulichkeiten auch die Sanierung der zwei alten Oelheizkessel in ...
Komplettlösungen
Granol AG Sursee

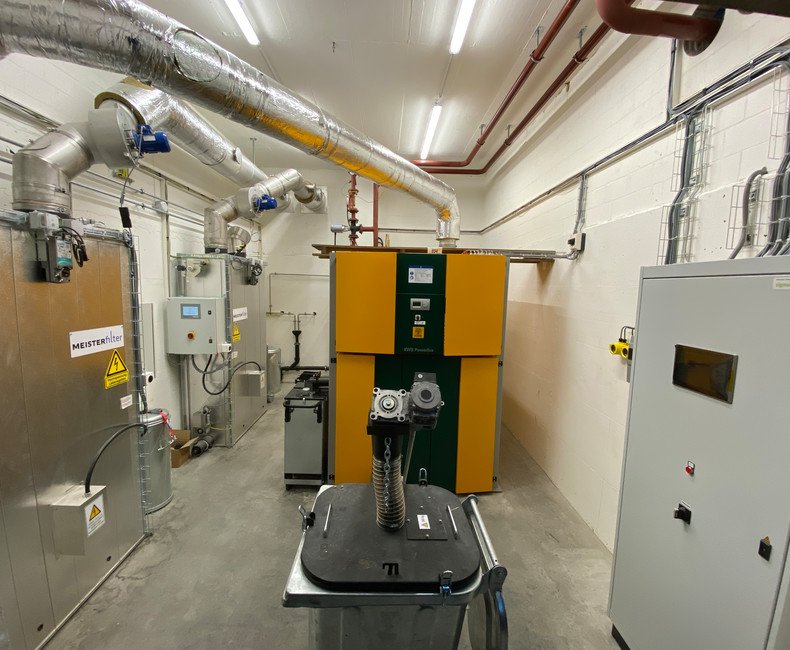

Die Granol AG, führender Schweizer Verputzhersteller in Sursee, musste nach einer Erweiterung der Gebäulichkeiten auch die Sanierung der zwei alten Oelheizkessel in Angriff nehmen. Die in die Jahre gekommene Oelheizung wurden durch zwei saubere, CO2 neutrale Pelletfeuerungen ersetzt.
Die Räume der alten Oelkessel und der Öltanks wurden umgenutzt und werden jetzt als Heizräume benutzt. Beheizt werden mit diesen zwei neuen Pelletkessel sämtliche Fabrikations- und Bürogebäude der Granol AG, sowie zusätzlich das Granolissimo und das Sigmatic-Gebäude. Die Komplexität und die Grösse der Anlage, sowie die unzähligen Schnittstellen, stellten bei diesem Objekt eine besondere Herausforderung dar. Ebenso galt es den richtigen Standort für die, ausserhalb der Gebäude platzierten, Pellet-Silos zu finden. Dabei mussten die Standorte der Silos richtig geplant werden, damit der Brennstoff Pellets immer zur richtigen Zeit, am richtigen Ort war. Die Dimensionen dieser Anlage sind beeindruckend. Der voraussichtliche Pelletbedarf beträgt 200 Tonnen Pellets pro Jahr. Die Silos müssen 2 ½-mal gefüllt werden.
Leistungen:
» 2 Pelletkessel KWB Powerfire TDS 240
» 2 Wärmespeicher à 7'460 lt
» 2 Pelletsilos à x 64 m³, Höhe 11.35 m
» Integration MODBUS
» Visualisierung auf Gebäudeleitsystem
Heizsysteme

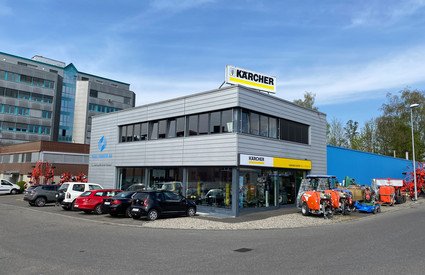

Paul Furrer AG, Sursee
Die in die Jahre gekommene Oelfeuerung wurde durch eine saubere, CO2-neutrale Pelletfeuerung ersetzt. Dabei wurde der bestehende Oeltankraum zum Pelletlager umgebaut. Es ...
Heizsysteme
Paul Furrer AG, Sursee
Die in die Jahre gekommene Oelfeuerung wurde durch eine saubere, CO2-neutrale Pelletfeuerung ersetzt. Dabei wurde der bestehende Oeltankraum zum Pelletlager umgebaut. Es werden zwei Gebäude mit Büro, Werkstatt, Lager, Ausstellung und Verkaufsraum beheizt. Die geforderten, hohen Vorlauftemperaturen stellen dabei für die neue Pelletfeuerung absolut kein Problem dar. Der verbaute 1000 Liter Pufferspeicher sorgt dafür, dass auch in der milden Übergangszeit, eine lange Laufzeit der Pelletfeuerung erreicht wird.
Leistungen:

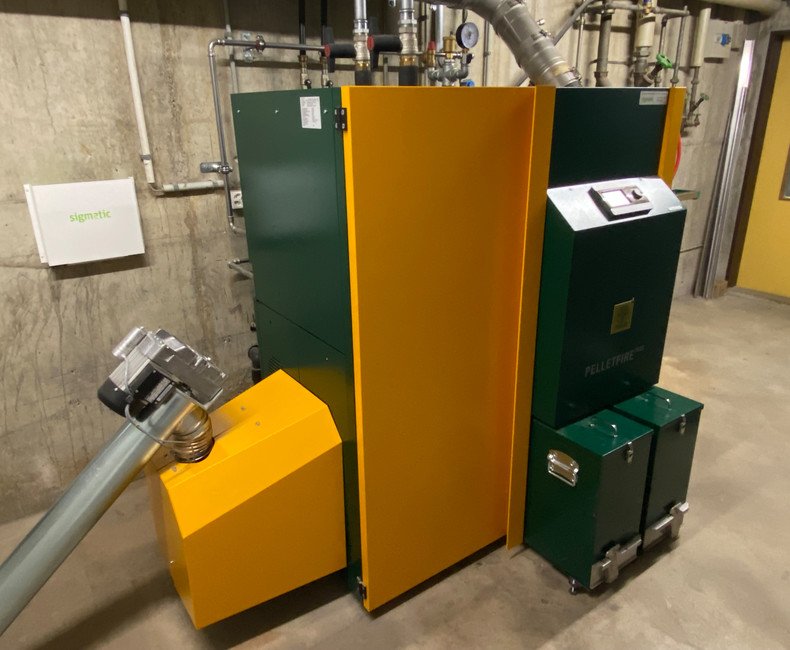

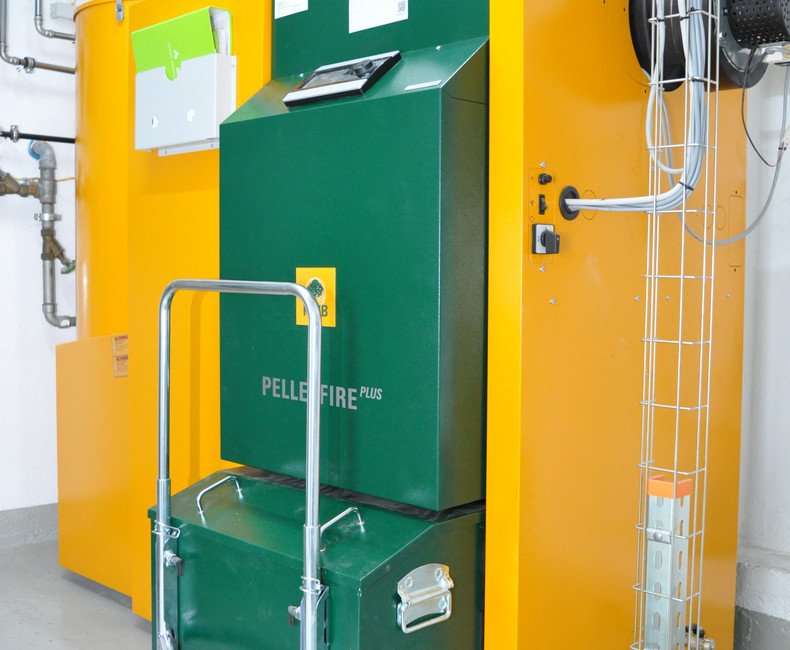

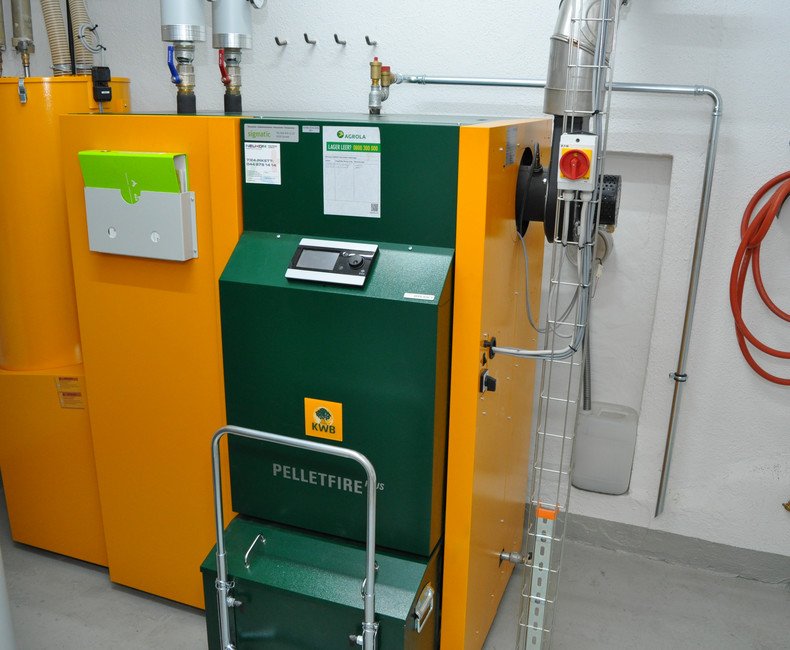

» Pelletheizung KWB Pelletfire Plus 55 kW
» Wärmespeicher 1000 lt
» Pellet-Lagerraum 20 m³
» Beheizte Energiebezugsfläche 1800 m²
Heizsysteme

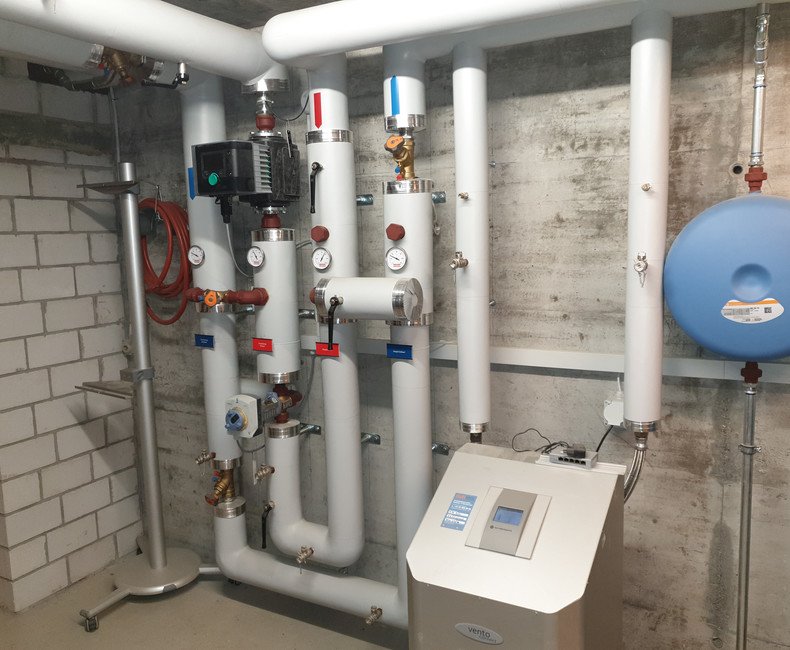

Tozzo AG, Bubendorf

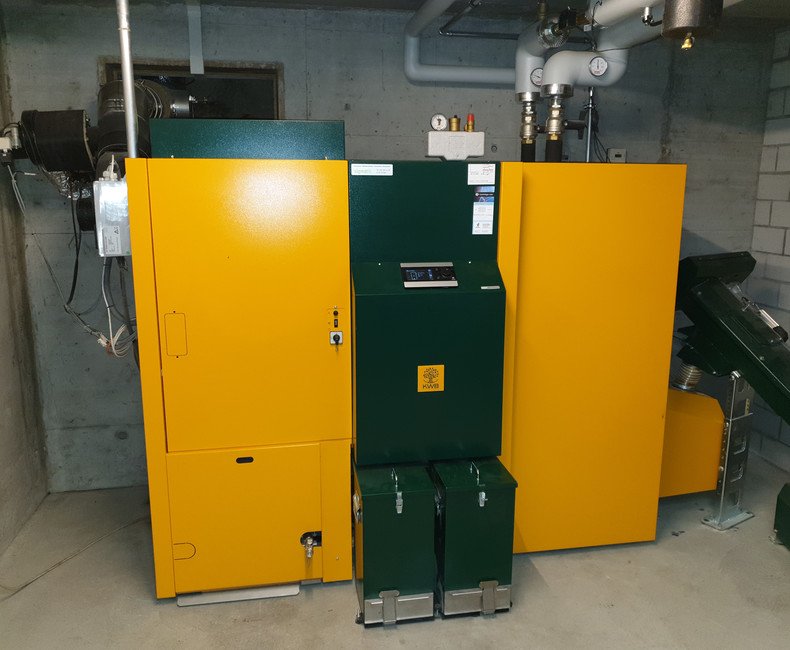

Nachhaltigkeit ist der Tozzo AG sehr wichtig. Deshalb hat die Unternehmensleitung entschieden, den bestehenden Ölkessel durch eine leistungsfähige Holzpelletfeuerung ...
Heizsysteme
Tozzo AG, Bubendorf
Nachhaltigkeit ist der Tozzo AG sehr wichtig. Deshalb hat die Unternehmensleitung entschieden, den bestehenden Ölkessel durch eine leistungsfähige Holzpelletfeuerung zu ersetzen. Mit der vorhergehenden Ölheizung hat Tozzo AG jährlich ca. 16'000 kg CO2 produziert. Mit der neuen Pelletkessel KWB Pelletfire Plus konnte die Unternehmung den CO2-Ausstoss nahezu auf Null senken.
Leistungen:
» Pelletskessel KWB Pelletfire Plus 135 kW
» Wärmespeicher 3 x 1500 lt
» Pelletlagerraum 18 m³
Komplettlösungen
EFH, Isleren, Schenkon
Bei diesem tollen Objekt durfte Sigmatic im Auftrag des Kunden ein Gesamtkonzept für die Sanierung von Dach, Fassade und Heizung erstellen. Die Bauherrschaft hatte den ...
Komplettlösungen
EFH, Isleren, Schenkon
Bei diesem tollen Objekt durfte Sigmatic im Auftrag des Kunden ein Gesamtkonzept für die Sanierung von Dach, Fassade und Heizung erstellen. Die Bauherrschaft hatte den Anspruch das Gebäude optisch wie technisch auf den neusten Stand zu bringen. Das Dach wurde komplett saniert und gedämmt und auf der Südseite mit einer Indach-Photovoltaikanlage komplettiert. Als Heizung wählte man eine Sole-Wasser-Wärmepumpe (Nibe F 1155-12 EM) . Das Brauchwarmwasser wird über die Wärmepumpe und einen 500 Liter Registerboiler erzeugt. Zwei Erdwärmesonden von je 160 m Tiefe versorgen die Wärmepumpe konstant mit Erdwärme. Die 48 Indach-Module der Photovoltaikanlage liefert ca. 14 MWh elektrische Energie im Jahr.
Leistungen:
- Koordination und Bauleitung
- Planung Heizungssanierung
- Planung Photovoltaikanlage
- Liefern des neuen Heizsystems
- Erstellen der Photovoltaikanlage
- Kosten- und Rechnungskontrolle
- Abnahme
Solarsysteme
MFH, Bühlstrasse 37, Nottwil

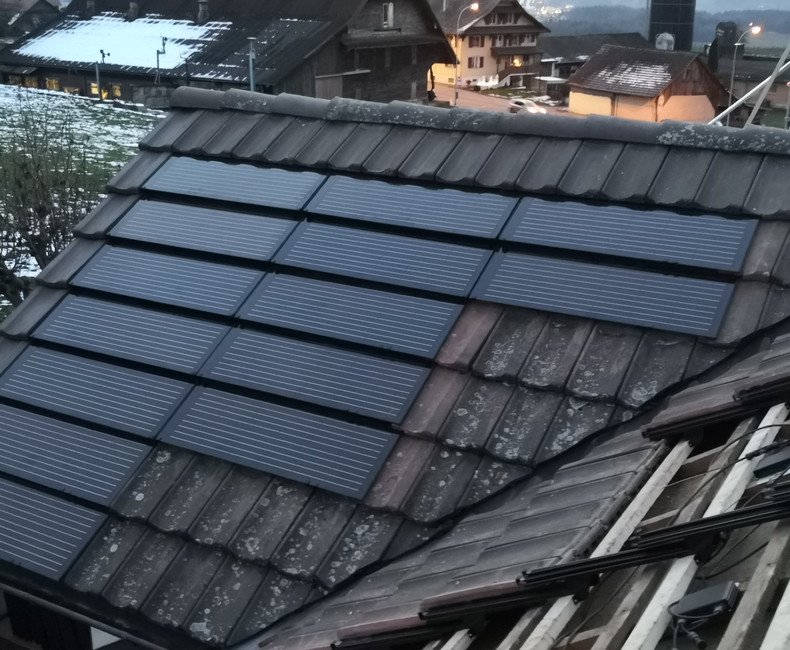

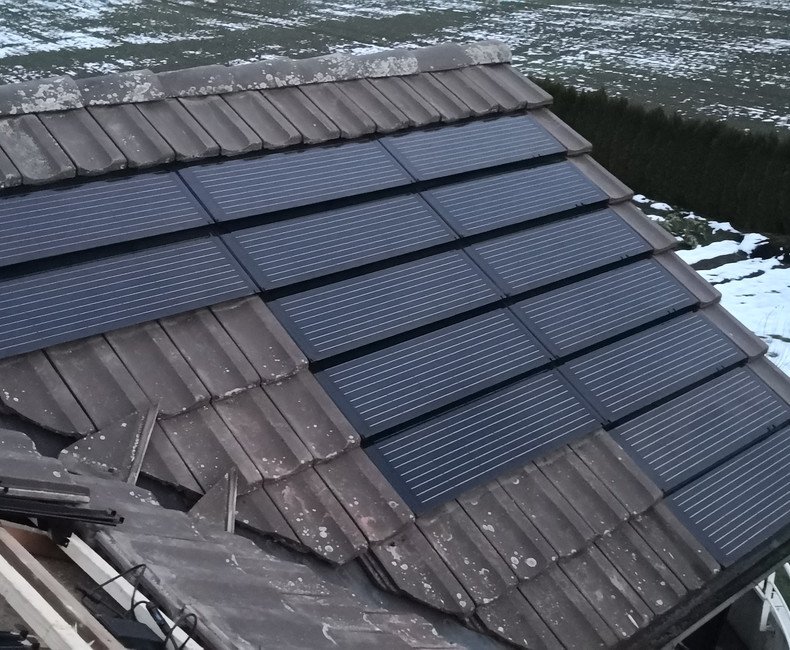

Diese Photovoltaikanlage wurde in einer Indach- und Flachdach-Variante realisiert. Die beiden Dachhälften wurden komplett mit einer Indach-Lösung bedeckt. Dabei wurde ...
Solarsysteme
MFH, Bühlstrasse 37, Nottwil
Diese Photovoltaikanlage wurde in einer Indach- und Flachdach-Variante realisiert. Die beiden Dachhälften wurden komplett mit einer Indach-Lösung bedeckt. Dabei wurde das Montagesystem von Megasol-Level angewendet, mit den Solarmodulen in Glas/Glas-Ausführung. Die Photovoltaik Anlage ist in nord-östlicher und süd-westlicher Lage ausgerichtete. Auch die beiden Gauben (Flachdach) wurden mit Solarmodulen bestückt.
Für die optimale Leistungsentfaltung der Photovoltaik Anlage, wurden die Solarmodulen mit Leistungsoptimierer von SolarEdge zusätzlich bestückt. Der dazu passende Wechselrichter von SolarEdge verarbeitet die produzierte PV-Leistung vom Dach optimal. Damit die gewonnene Energie bestmöglich genutzt werden kann, wurde zusätzlich ein Batteriespeichersystem von E3DC verbaut. Ein konzeptioniertes ZEV rundet das ganze System ab und sorgt für eine faire und verbrauchgerechte Abrechnung des Solarstroms.
Leistungen:
» Gesamtleistung PV 28.86 kWp
» Jahresertrag 25‘974 kWh
» 90 Module Megasol Level
» 14 Aufdach-Module Suntech Power
» Montage Nord/Ost und Süd/West
» 1 Wechselrichter SolarEdge

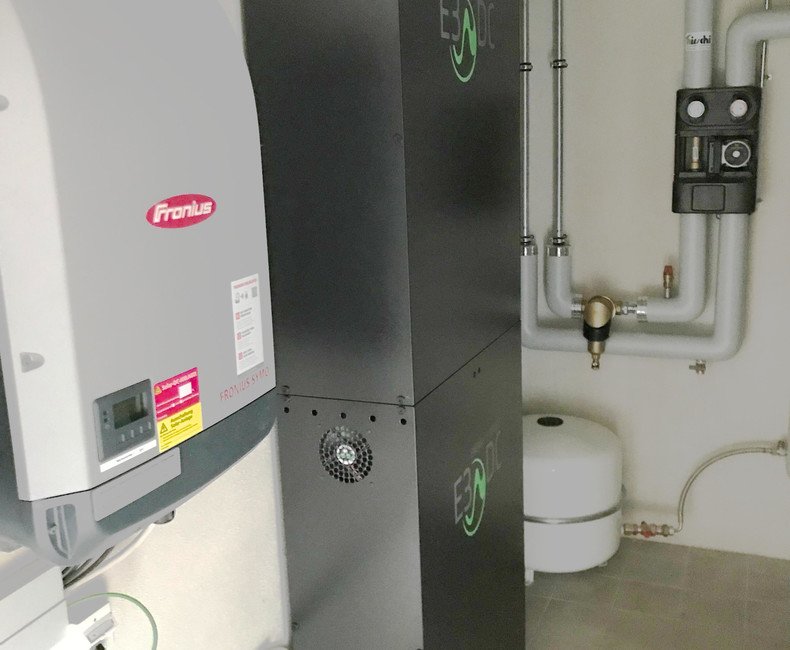

» Batteriespeicher E3DC Quattroporte
» ZEV
Komplettlösungen
Tri Adore, Bertiswilhöhe, Rothenburg
Die Wohnüberbauung "tri adore" befindet sich am nördlichen Siedlungsrand der Gemeinde Rothenburg (LU). Sie besteht aus fünfzehn 3-geschossigen Mehrfamilienhäuser und ...
Komplettlösungen
Tri Adore, Bertiswilhöhe, Rothenburg
Die Wohnüberbauung "tri adore" befindet sich am nördlichen Siedlungsrand der Gemeinde Rothenburg (LU). Sie besteht aus fünfzehn 3-geschossigen Mehrfamilienhäuser und zehn Doppeleinfamilienhäuser. Der Wärmebedarf für Heizung und Warmwasser wird CO2-neutral mit zwei Pelletskessel KWB Powerfire mit einer Gesamtleistung von 540 kW abgedeckt. Die Anlage ist zudem mit zwei Elektro-Staubfiltern ausgestattet, welche den Feinstaub auf ein Minimum reduzieren. Zwei Pufferspeicher von je 5500 lt Inhalt sorgen dafür, dass die Pelletskessel stets in der optimalen Leistungsstufe arbeiten. Über die Fernleitung werden die 35 Wohneinheiten mit Wärme versorgt.
Leistungen:
» Pelletskessel KWB Powerfire 245 kW
» Pelletskessel KWB Powerfire 300 kW
» 2 Pufferspeicher à 5500 lt
» 35 Fernwärmeübergabestationen
» Gebäudautomation SPS
Klimasysteme
Sunset Sportbar, Rathausplatz, Sursee
Die Sport Bar «Sunset» und die Loungebar «Moonlight» im Herzen der Altstadt von Sursee ist bei Vielen in unserer Region beliebt als Treffpunkt. «Man trifft sich und ...
Klimasysteme
Sunset Sportbar, Rathausplatz, Sursee
Die Sport Bar «Sunset» und die Loungebar «Moonlight» im Herzen der Altstadt von Sursee ist bei Vielen in unserer Region beliebt als Treffpunkt. «Man trifft sich und man kennt sich hier» so der Slogan.
Sigmatic konzipierte und realisierte hier die energieeffizente Klimaanlage (A+++ im Kühlbetrieb und A++ im Heizbetrieb) mit einem Multi-Split Aussengerät von Daikin sowie drei Kasettengeräte als Inneneinheiten, die sich nahtlos in die Decke einfügen. Mit der Klimaanlage kann gekühlt und geheizt werden. Die Anlage wie auch alle verbundenen Innengeräte sind übers Smartphone einzeln steuerbar. Für die Kühl- oder Heizfunktion für alle Geräte gemeinsam.
Leistungen:
Das Leistungsspektrum umfasst folgende Parameter:
• Heizleistung (min.~max.) in KW: 9,6
• Kühlleistung (min.~max.) in KW: 8,0
• Kühlungsart: Luftkühlung/Luftheizung
Gebäudeautomation
Hotel Moxy Rapperswil Jona
Die Hotelkette Marriot hat im Städtchen Rapperswil Jona ein 7 stöckiges Hotel erstellt. Sigmatic realisierte für die gesamte Gebäudetechnik die Gebäudeautomation. ...
Gebäudeautomation
Hotel Moxy Rapperswil Jona
Die Hotelkette Marriot hat im Städtchen Rapperswil Jona ein 7 stöckiges Hotel erstellt. Sigmatic realisierte für die gesamte Gebäudetechnik die Gebäudeautomation. Dabei kommt ein offenes und flexibles System zum Einsatz. Die Aufbereitung der Wärme und Kälte erfolgt im Untergeschoss über eine Wärme-Kältemaschine mit integriertem Free Cooling System. Die Steuerung/Regulierung aller HLK Komponenten, inklusive der 90 Hotelzimmern ist über ein Netzwerk miteinander verbunden. Via Touch Panel im Hotelzimmer kann der Gast die Heizung und Klimaanlage regeln. Im Erdgeschoss ist die Lobby untergebracht. Alle Räume werden mit Lüftungsanlagen belüftet und nach Bedarf beheizt oder gekühlt. Die Bedienung, Überwachung, Visualisierung und Datenauswertung erfolgt direkt ab der jeweiligen SPS mittels WEB Panels.
Leistungen:
» Heizung
» Sanitär
» Kälte
» Klima
» Lüftung
» Einzelraumregulierung
» M-Bus, S-Bus 90 Raumcontroller, 9 SPS Stationen mit total
ca. 1‘800 Datenpunkten verbaut (Endausbau)
Gebäudeautomation
Innovative Eisspeicher-Solar Wärmepumpenanlage
Die zwei Mehrfamilienhäuser am Bucheggweg in Kloten werden mit einer Eisspeicher-Solar Wärmepumpenanlage beheizt. In Zusammenarbeit mit dem Planungsbüro Andy Wickart ...
Gebäudeautomation
Innovative Eisspeicher-Solar Wärmepumpenanlage
Die zwei Mehrfamilienhäuser am Bucheggweg in Kloten werden mit einer Eisspeicher-Solar Wärmepumpenanlage beheizt. In Zusammenarbeit mit dem Planungsbüro Andy Wickart und der Firma Inag-Nievergelt AG, realisierte die GA-Abteilung das gesamte MSR-Konzept dieser nicht alltäglichen Anlage.
Funktionsprinzip der Eisspeicher-Solar-Wärmepumpe:
Eine Eisspeicher-Wärmepumpe ist grundsätzlich eine Wärmepumpen-Anlage, welche auf der Quellenseite einen Niedertemperatur-Latentspeicher einbindet, also einen Speicher, in welchem Wasser gefrieren und damit bei konstanter Temperatur viel Wärme speichern kann.
Das Wasser in diesem so genannten Eisspeicher kann Umweltwärme (Solar, Luft, Erdreich) zwischenspeichern und an die Wärmepumpe abgeben. Beim Wärmeentzug durch die Wärmepumpe kann das Wasser gefrieren und damit einen grossen Teil der gespeicherten Wärme bei konstanter Temperatur abgeben. Beim Gefrieren von Wasser wird ungefähr gleich viel Wärme frei wie beim Abkühlen von 80°C auf 0°C (335 kJ/kg bzw. 93 Wh/kg).
Komplettlösungen
EFH Bullakaj, Hildisrieden
Bei diesem EFH-Neubau in Hildisrieden durfte Sigmatic AG ein Gesamtkonzept für Heizung und Photovoltaikanlage realisieren. Die nach Süden ausgerichtete Dachseite mit ...
Komplettlösungen
EFH Bullakaj, Hildisrieden
Bei diesem EFH-Neubau in Hildisrieden durfte Sigmatic AG ein Gesamtkonzept für Heizung und Photovoltaikanlage realisieren. Die nach Süden ausgerichtete Dachseite mit einer Neigung von 10° wurde mit 33 Megasol Level Modulen gedeckt. Diese ergibt eine Gesamtleistung von 10.56 kWp. Mit dem Solarstromüberschuss wird der Boiler und die Poolheizung unterstützt. Eine Sole-Wärmepumpe NIBE F 1155-12 sorgt im Winter für behagliche Wärme. Im Sommer wird die Bodenheizung über einen externen Freecooling-Kreis gekühlt.
Leistungen:
» Gesamtleistung PV 10.56 kWp
» Solarmodulfläche 59 m²
» 33 Module
» Montage Indach Süd
» 1 Wechselrichter
» Wärmepumpe NIBE F 1155-12 EM
» Wassererwärmer 500 lt
Komplettlösungen
EFH Röösli, Hohenrain
Die Photovoltaikanlage wurde als Indach Variante realisiert und in das südlich ausgerichtete Hauptdach und auf die darauf liegende Gaube, mit Ost/West Ausrichtung ...
Komplettlösungen
EFH Röösli, Hohenrain
Die Photovoltaikanlage wurde als Indach Variante realisiert und in das südlich ausgerichtete Hauptdach und auf die darauf liegende Gaube, mit Ost/West Ausrichtung integriert. Dabei wurden spezielle Solarmodule verbaut. Das System baut auf einer konventionellen Dachlattung auf. Die Solarmodule werden mit dezenten MATCH Haken auf dem Dach fixiert und bilden einen nahtlosen Übergang zum Dachziegel, wobei keine bauseitigen Spenglerarbeiten notwendig sind. Dachabschlüsse können wie bei Ziegeln oder Schindeln ausgestaltet werden. Das Glas/Glas Solarmodul Megasol MATCH tile entspricht in seiner Breite fünf Dachziegeln und es gibt es in den Farben schwarz, braun, grau und Terracotta. Mit dem Solarstromüberschuss wird gleichzeitig über Smartfox der Elektroeinsatz am Boiler gespiesen und somit Warmwasser mit Solarstrom produziert. Im Zuge dieser Gesamtsanierung wurde auch die alte Heizung durch eine Sole-Wasserwärmepumpe ersetzt. Diese Wärmepumpe heizt im Winter und macht das Warmwasseraufbereitung und sie kühlt im Sommer die Räume mittels externem Kühlpaket (Freecooling) über die Fussbodenheizung.
Leistungen:
» Gesamtleistung PV 10.49 kWp
» Solarmodulfläche 63.74m²
» 159 Module
» Montage auf Ziegeldach Ost/West
» 1 Wechselrichter SolarEdge
» Wärmepumpe NIBE S 1155-12 EM
» Wassererwärmer 500 lt
Gebäudeautomation

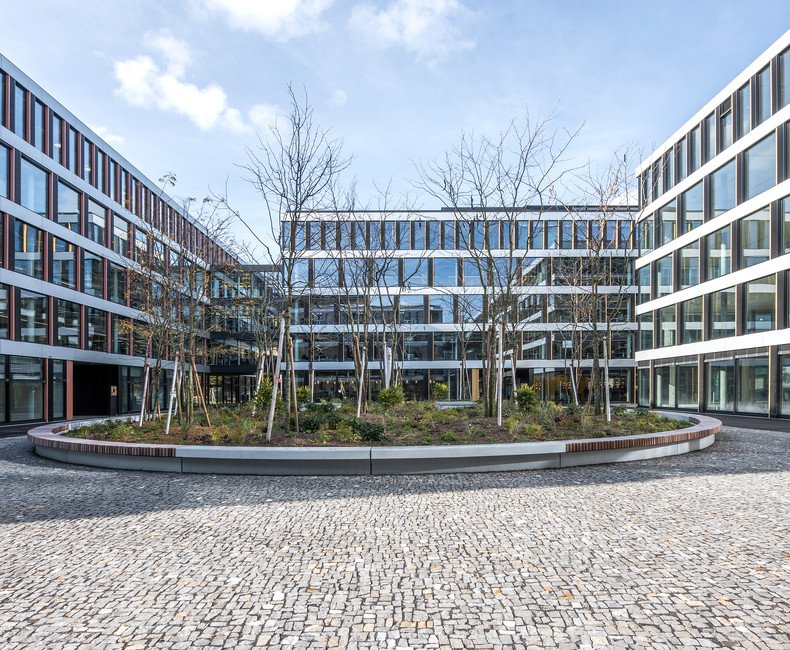

Geschäftshaus Helix, Cham
Die Alfred Müller AG zählt zu den führenden Immobilienunternehmen der Schweiz. Im Chamer Gewerbegebiet Städtler Allmend realisierte sie den Bau eines, aus vier ...
Gebäudeautomation
Geschäftshaus Helix, Cham
Die Alfred Müller AG zählt zu den führenden Immobilienunternehmen der Schweiz. Im Chamer Gewerbegebiet Städtler Allmend realisierte sie den Bau eines, aus vier Geschäftshäusern bestehenden, Gewerbeparkes mit einer Nutzungsfläche von 23‘000 m².
Sigmatic realisierte für die vier modernen Geschäftshäuser die Gebäudeautomation. Dabei kommt ein offenes und flexibles System zum Einsatz. Die Steuerung/Regulierung ist über ein kundenspezifisches Netzwerk an die Leitebene angebunden. Die Büroräume sind mit einer Einzelraumregulierung ausgestattet, die über dezentrale Schaltschränke gesteuert werden. Die übergeordnete Leitebene übernimmt die Bedienung, Überwachung, Visualisierung und Datenauswertung für die beiden Bürotürme.
Leistungen:
» Heizung
» Sanitär
» Kälte
» Klima
» Lüftung
» Einzelraumregulierung
» Datentransfer der Messstellen an Siemens
» Div. Schnittstellen, Mod-Bus, M-Bus, S-Bus 30 SPS Stationen mit total
3'000 Datenpunkten verbaut (Endausbau)
Solarsysteme
Wyss, Surengrundstr. 7A, Oberkirch

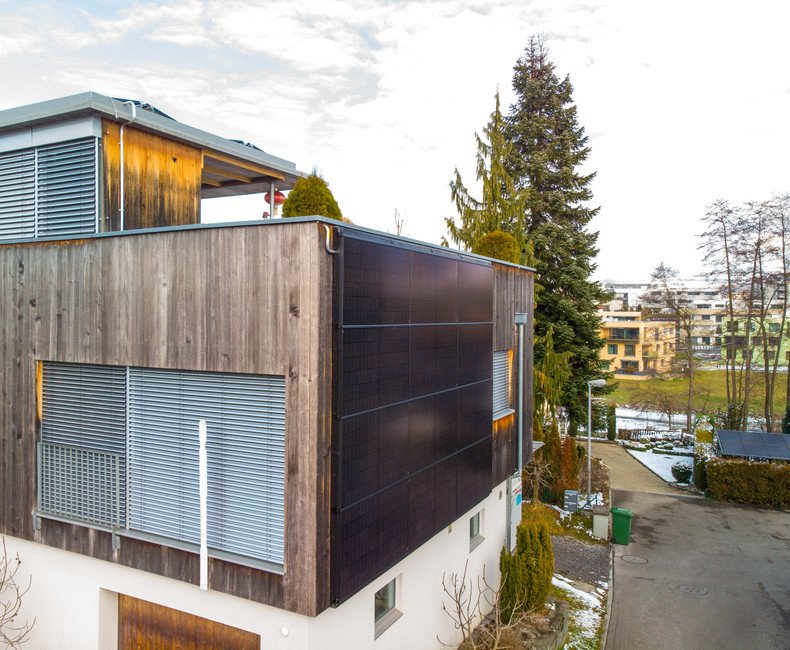

Wie gut sich auch Kombinationen von Aufdach- und Fassaden- PV-Systemen ergänzen, sieht man anhand dieses Beispiels. Im Winter wenn die liegenden Module wegen Schnees ...
Solarsysteme
Wyss, Surengrundstr. 7A, Oberkirch
Wie gut sich auch Kombinationen von Aufdach- und Fassaden- PV-Systemen ergänzen, sieht man anhand dieses Beispiels. Im Winter wenn die liegenden Module wegen Schnees kaum Leistung erbringen, liefern die Fassadenmodule die volle Leistung. Die Bauherrschaft hat aus folgenden Gründen diese Kombi-Variante gewählt. Das Flachdach ist für die Nutzung mit Photovoltaik trotz idealer Ausrichtung flächenmässig zu klein. Damit eine optimale Ertragsleistung erreicht werden kann, welche zudem die Investitionskosten rechtfertigen, wurden an der Südfassade zusätzliche Fassadenmodule installiert. Dass die ganze Installation zudem noch ästhetisch gut aussieht, ist ein Zusatzbonus.
Leistungen:
Anlagedaten PV-Anlage:
» Gesamtleistung 7.8 kWp
» Jahresenergieertrag 7020 kWh
» 24 Module
» Montagekonstruktion Flachdach Ost/West
» Montagekonstruktion Südfassade Novotegra
» 1 Wechselrichter Solar Edge SE7K
Gebäudeautomation
SIS Campus Schattdorf
Die SISAG ist ein Schweizer Anbieter von Seilbahnsteuerungen. Am Firmensitz in Schattdorf wurde das Betriebsgelände um den 31 m hohen SIS Campus erweitert, in welchem ...
Gebäudeautomation
SIS Campus Schattdorf
Die SISAG ist ein Schweizer Anbieter von Seilbahnsteuerungen. Am Firmensitz in Schattdorf wurde das Betriebsgelände um den 31 m hohen SIS Campus erweitert, in welchem Produktion, Büros und ein Gastrobereich untergebracht sind. Speziell an diesem Hochhaus ist, dass das Gebäude mit Vollverglasung, einem TABS System und ohne mechanische Lüftung funktioniert. Die verbauten Fenster können über einen KNX-Bus zentral geöffnet und geschlossen werden. Die Beschattung erfolgt nicht über eine herkömmliche Storen- oder Markisensteuerung, sondern über elektrochrome Gläser (Verdunkelung der Gläser) die in Abhängigkeit der globalen Einstrahlung der Sonne und Raumtemperatur pro Fassadenseite gesteuert werden. Die raffinierte Steuerung sorgt dafür, dass die Raumtemperatur in den jeweiligen Etagen im Komfortbereich durch das ganze Jahr zwischen 22°- 26°C liegen. Reicht die globale Sonneneinstrahlung im Winter nicht aus, wird über eine Wärmepumpe mittels TABS System nachgeheizt. Das TABS System sorgt auch dafür, dass die eingebrachte Heizleistung über eine Wärmepumpe und Kühlleistung über Grundwasser in den verschiedenen Etagen optimal verteilt wird. Diese speziellen Anforderungen an die Regeltechnik hat Sigmatic als Herausforderung angenommen und mittels SPS-Lösung umgesetzt.
Leistungen:
» Heizung
» Sanitär
» Kühlung
» Lüftung
» Einzelraumregulierung
» Steuerung Verdunkelung der Fassadengläser
» Diverse Schnittstellen Mod-Bus / KNX / M-Bus
» Leitebene
Heizsysteme
Schwingerkönig Matthias Sempach heizt jetzt mit einer Wärmepumpe von Sigmatic
Auf dem Bauernhof von Matthias Sempach durfte die Sigmatic AG aus Sursee kürzlich eine neue Wärmepumpe in Betrieb nehmen. Matthias Sempach hat sich für eine ...
Heizsysteme
Schwingerkönig Matthias Sempach heizt jetzt mit einer Wärmepumpe von Sigmatic
Auf dem Bauernhof von Matthias Sempach durfte die Sigmatic AG aus Sursee kürzlich eine neue Wärmepumpe in Betrieb nehmen. Matthias Sempach hat sich für eine Erdsonden-Wärmepumpe entschieden, da dieses System besonders energieeffizient und geräuscharm ist. Geheizt werden damit ein Wohnhaus sowie die Wohnung im Nebengebäude.
Matthias Sempach weist auf die sehr einfach zu bedienende Heizung hin, die unkompliziert im Unterhalt ist, und darüber hinaus wenig Strom verbraucht.
Leistungen:
» Sole-Wasser-Wärmepumpe NIBE F 1345-30
» Wärmespeicher 500 lt
» Wassererwärmer 500 lt
Testimonial:
«Regionalität und Qualität ist mir wichtig. Deshalb habe ich einen Lieferanten mit erstklassigem Servicedienstleistungen und eine Installationsfirma aus dem Dorf gewählt. Ich bin mit der neuen Heizungslösung von Sigmatic wunschlos glücklich»
Solarsysteme
STWEG Surenweidpark 3, Oberkirch

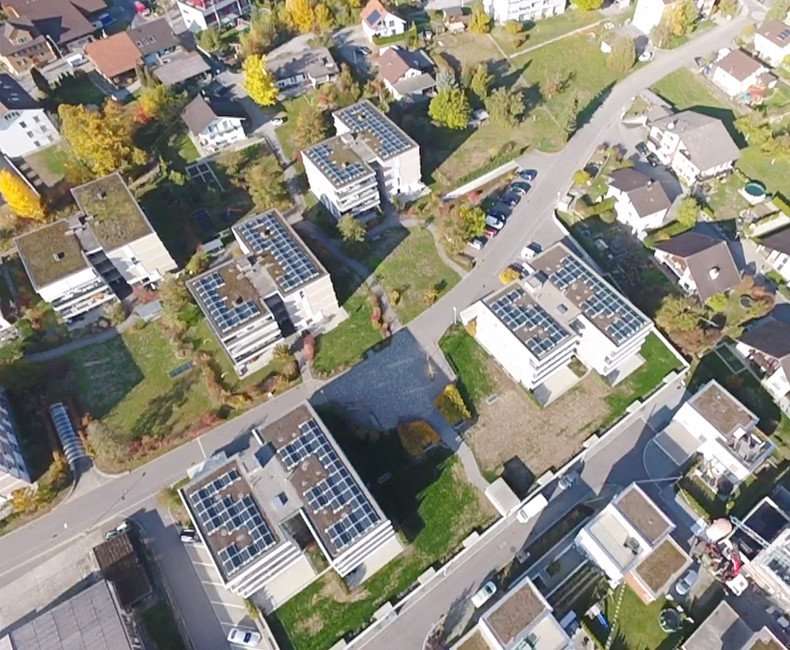

Was als mutige Initiative eines einzelnen Stockwerkeigentümers begann, endete als erfolgreiches, stockwerkübergreifendes Solarprojekt. Ein Stockwerkeigentümer ...
Solarsysteme
STWEG Surenweidpark 3, Oberkirch
Was als mutige Initiative eines einzelnen Stockwerkeigentümers begann, endete als erfolgreiches, stockwerkübergreifendes Solarprojekt. Ein Stockwerkeigentümer schaffte es die restlichen Parteien des Mehrfamilienhauses zu überzeugen, auf der 325 m² grossen Dachfläche eine Photovoltaik-Anlage zu installieren. Die Anlage erzeugt gegen 34‘000 Kilowattstunden Strom pro Jahr. Damit können ca. 40-50% des Eigenverbrauches abgedeckt werden. Mit dem ZEV (Zusammenschluss zum Eigenverbrauch) kann eigens produzierten Sonnenstrom allen Bewohnern zum Eigenverbrauch zur Verfügung gestellt werden. Ist die Produktion grösser als die Verbraucher-Nachfrage, wird der Überschuss ins öffentliche Netz eingespiesen und vom EW vergütet.
Leistungen:
» Photovoltaikanlage
Anlagedaten:
» Gesamtleistung 36.7 kWp
» Jahresenergieertrag 34'000 kWh
» 108 Module
» Montagekonstruktion Flachdach Ost/West
» 1 Wechselrichter
Gebäudeautomation
Zauberhut Kinderzoo Rapperswil
Mitten im Zoogelände des Kinderzoo's Rapperswil, umgeben von Giraffen und Elefanten, entsteht der Zauberhut. Ein multifunktionales Gebäude mit imposanter ...
Gebäudeautomation
Zauberhut Kinderzoo Rapperswil
Mitten im Zoogelände des Kinderzoo's Rapperswil, umgeben von Giraffen und Elefanten, entsteht der Zauberhut. Ein multifunktionales Gebäude mit imposanter Architektur.
Für den Zauberhut „Arena“ ist ein offenes und flexibles System im Einsatz. Die Steuer- und Regulierung ist über Netzwerk an die bestehende Infrastruktur „Leitebene“ angebunden. Über zwei Touchpanels in den Regieräumen kann die gesamte Anlage bedient werden. In der Arena können über 20 verschiedene Szenarien über die Lüftungsanlage gefahren werden. Die übergeordnete Leitebene übernimmt die Bedienung, Überwachung, Visualisierung und Datenauswertung.
Leistungen:
Leistungen:
» Heizung
» Sanitär
» Kälte
» Klima
» Lüftung
» Einzelraumregulierung / TABS
» Diverse Schnittstellen, Modbus, M-Bus, KNX, S-Bus
Im Knie Kinderzoo sind Total 8 SPS mit ca. 1200 Datenpunkten verbaut.
Komplettlösungen
EFH Tschopp, Sursee
Es gibt viele gute Gründe eine Oelheizung durch eine Wärmepumpe zu ersetzen. Dies gilt aus wirtschaftlichen Überlegungen wie für Umweltschutz-Aspekte gleichermassen. ...
Komplettlösungen
EFH Tschopp, Sursee
Es gibt viele gute Gründe eine Oelheizung durch eine Wärmepumpe zu ersetzen. Dies gilt aus wirtschaftlichen Überlegungen wie für Umweltschutz-Aspekte gleichermassen. Für die Familie Tschopp stand der Umweltschutz-Gedanke beim Ersatz der Oelheizung im Vordergrund. Eine Wärmepumpe verringert den CO2-Ausstoss im Vergleich zu einer Ölheizung um 90 Prozent.

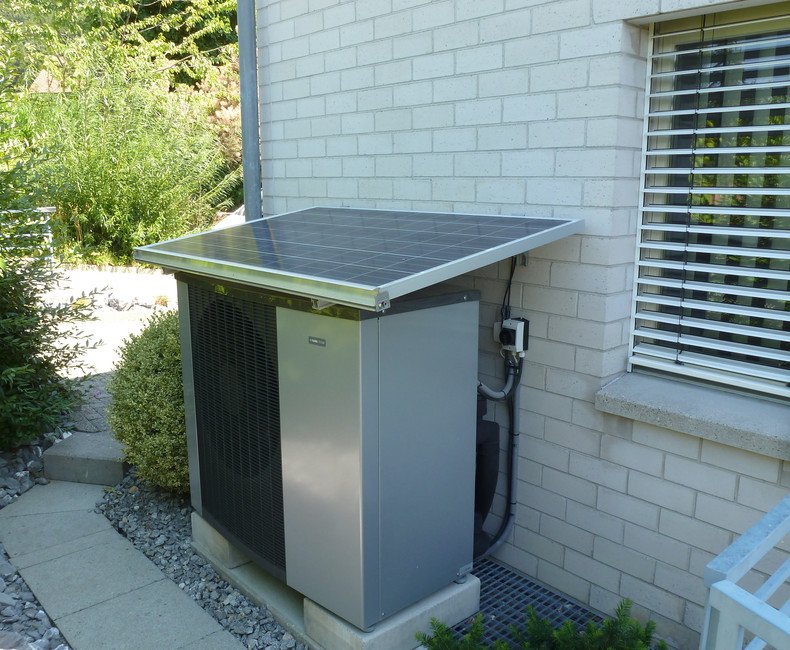

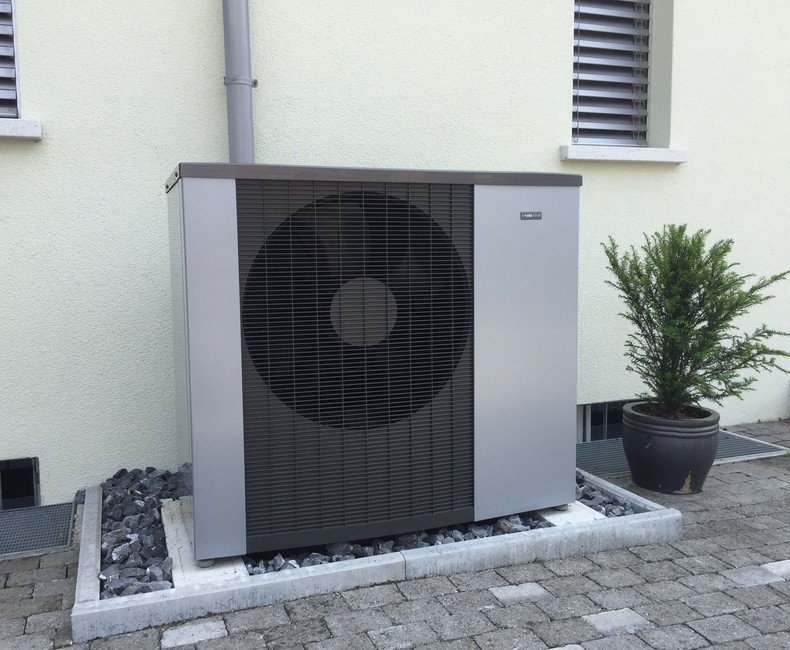

Mit der aussen aufgestellten Luft-Wasserwärmepumpe kann zudem,
durch das Entfernen der Oeltankanlage, der freigewordene Platz anderweitig genutzt werden.

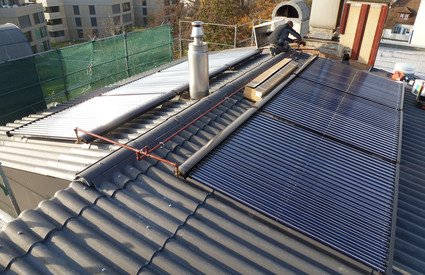

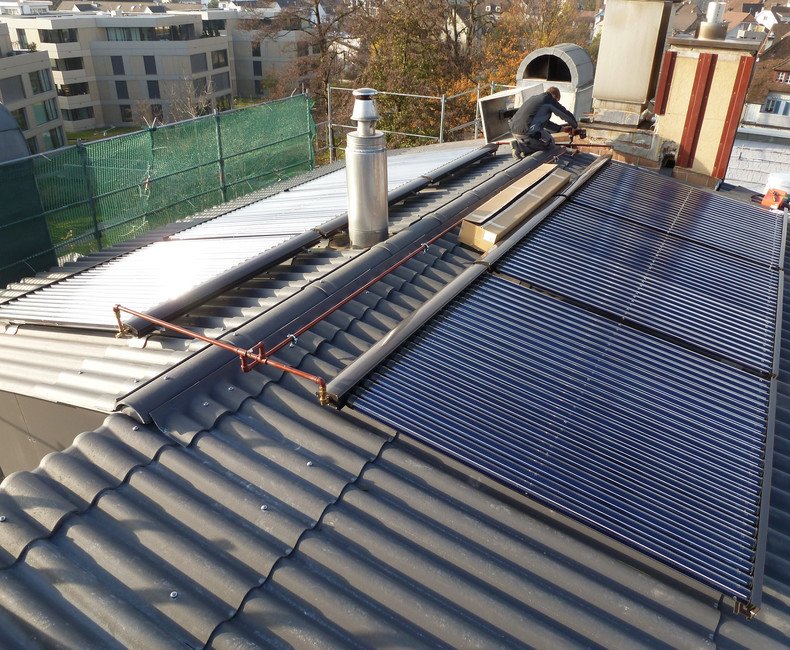

Für das Warmwasser wurde zudem eine thermische Solaranlage mit Vakuumröhren installiert. Eine zusätzliche Photovoltaikanlage liefert Strom für den Eigenbedarf.
Leistungen:
Anlagedaten :
» Luft-Wasser-Wärmepumpe NIBE F-2120
» Wärmespeicher 300 lt.
» Röhrenkollektoren für Warmwasser 5.88 m²
» Photovoltaikanlage 6 kWp
Solarsysteme
Restaurant Baragge, Sursee

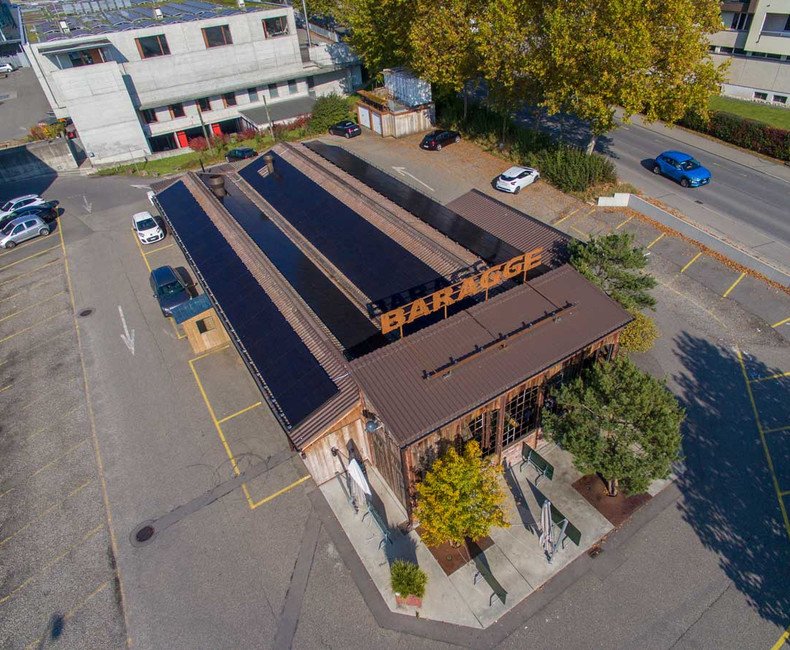

Auf dem Dach der Männerbeiz «Baragge» in Sursee montierte Sigmatic AG kürzlich eine Photovoltaik-Solaranlage mit einer Ladestation für Elektroautos. Die beachtliche ...
Solarsysteme
Restaurant Baragge, Sursee
Auf dem Dach der Männerbeiz «Baragge» in Sursee montierte Sigmatic AG kürzlich eine Photovoltaik-Solaranlage mit einer Ladestation für Elektroautos.
Die beachtliche Leistung von fast 50 kWp entspricht einem Jahresertrag von cirka 44'170 kWh. Damit lässt sich fast die Hälfte des Jahres-Stromverbrauchs produzieren. Gerade während der stromintensivsten Zeit über den Mittag produzieren die 148 Solar-Module am meisten Strom. Im Innenbereich des Restaurants befindet sich ein Monitor, welcher den Gästen erlaubt Live-Daten der Photovoltaikanlage und den aktuellen Stromverbrauch der Baragge mitzuverfolgen.
Mit diesem nachhaltigen Projekt bietet die Unternehmung den Gästen einen zusätzlichen Service und leistet gleichzeitig einen wichtigen Beitrag an die Umwelt. Die Ladestation für Elektrofahrzeuge ist mit einem modernen Bezahlsystem ausgerüstet. Die Gäste der Baragge können hier ab sofort an der im Retrostil erbauten Tanksäule ihr Elektroauto aufladen.
Gebäudeautomation

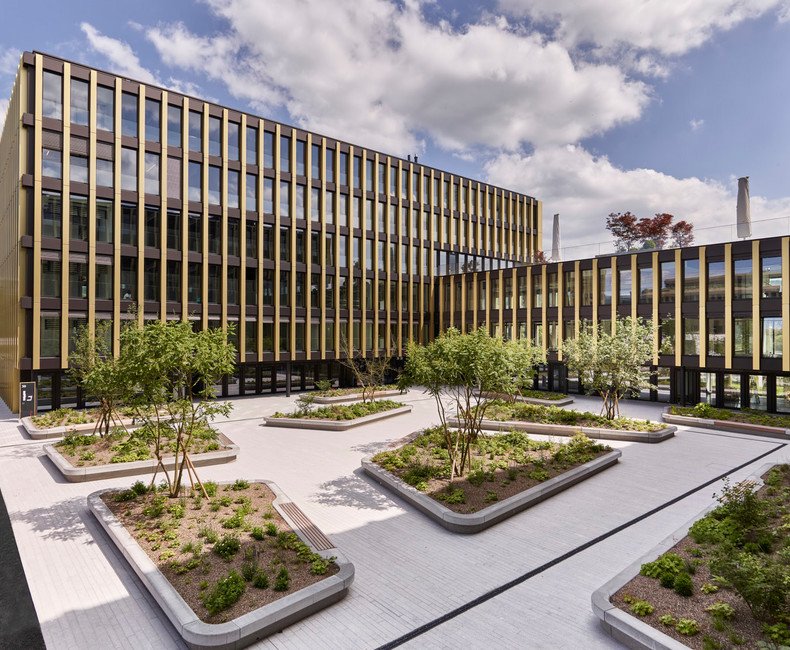

Quadrolith, Baar
Der Bauherr und Investor Alfred Müller AG realisiert in Baar in zwei Etappen ein grosses markantes Bürogebäude. Die beiden U-förmigen Bauten bieten Platz für ...
Gebäudeautomation
Quadrolith, Baar
Der Bauherr und Investor Alfred Müller AG realisiert in Baar in zwei Etappen ein grosses markantes Bürogebäude. Die beiden U-förmigen Bauten bieten Platz für insgesamt 1'000 Arbeitsplätze. Für die beiden Bürokomplexe 1 & 2 durfte Sigmatic die Gebäudeautomation realisieren. Dabei kommt ein offenes und flexibles System zum Einsatz. Die Steuerung/Regulierung ist über ein kundenspezifisches Netzwerk an die Leitebene angebunden. Die Büroräume sind mit einer Einzelraumregulierung ausgestattet, die über dezentrale Schaltschränke gesteuert werden. Die übergeordnete Leitebene übernimmt die Bedienung, Überwachung, Visualisierung und Datenauswertung für die beiden Bürotürme.
Im Quadrolith sind ca. 30 SPS mit ca. 3000 Datenpunkten verbaut (Endausbau).
Leistungen:
Leistungen:
» Heizung
» Sanitär
» Kälte
» Klima
» Lüftung
» Einzelraumregulierung
» Datentransfer der Messstellen an Siemens
» Diverse Schnittstellen, Modbus, M-Bus, KNX, S-Bus
Komplettlösungen
EFH, Feldstrasse, Reiden
Dem in den Siebzigerjahren erstellten Einfamilienhaus stand eine Sanierung bevor. Die Elektrospeicherheizung sollte durch eine neue Wärmepumpe ersetzt werden. Die ...
Komplettlösungen
EFH, Feldstrasse, Reiden
Dem in den Siebzigerjahren erstellten Einfamilienhaus stand eine Sanierung bevor. Die Elektrospeicherheizung sollte durch eine neue Wärmepumpe ersetzt werden. Die Bauherrschaft entschied sich bei der Wahl des Systems für eine Erdsonden-Wärmpumpe. Um die Wirtschaftlichkeit der Wärmepumpe zu erhöhen wurde die Anlage mit einer Photovoltaikanlage kombiniert. Somit kann der Strombedarf der Wärmepumpe mit dem selbst produzierten Solarstrom gedeckt werden.
Leistungen:
» Wärmepumpe NIBE F 1145 (PC)
» Photovoltaikanlage Aufdach 14 kWp
» Wechselrichter SolarEdge
Solarsysteme

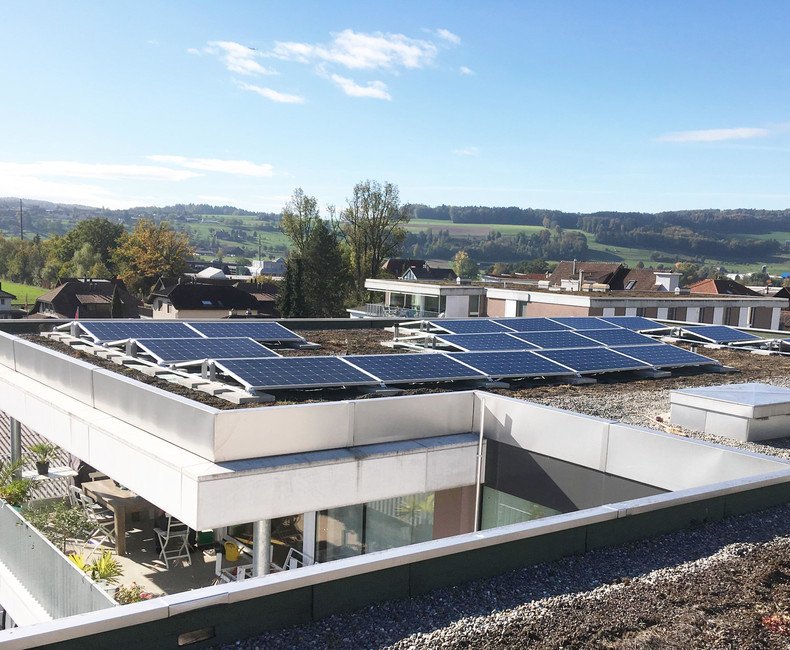

Büro- / Wohngebäude, Hunkeler Partner, Schenkon
Ganz selbstverständlich steht es da, das 2016 erstellte, moderne Büro- und Wohngebäude der Hunkeler Partner Architekten in Schenkon. Perfekt und harmonisch in das ...
Solarsysteme
Büro- / Wohngebäude, Hunkeler Partner, Schenkon
Ganz selbstverständlich steht es da, das 2016 erstellte, moderne Büro- und Wohngebäude der Hunkeler Partner Architekten in Schenkon. Perfekt und harmonisch in das Dorfbild integriert. Das Architekturbüro entschied 2019 das Flachdach mit einer Photovoltaikanlage aufzurüsten. Die optimal nach Ost-West ausgerichteten Solarpanels können den Stromverbrauch des Bürogebäudes, welches vor allem tagsüber genutzt wird, grösstenteils abdecken. Zudem besteht Reserve für einen späteren Einbau einer Ladestation.
Leistungen:
Anlagedaten PV:
» Gesamtleistung 26.88 kWp
» Jahresenergieertrag 22'800 kWh
» 84 Module
» Montagekonstruktion
» 1 Wechselrichter
Heizsysteme

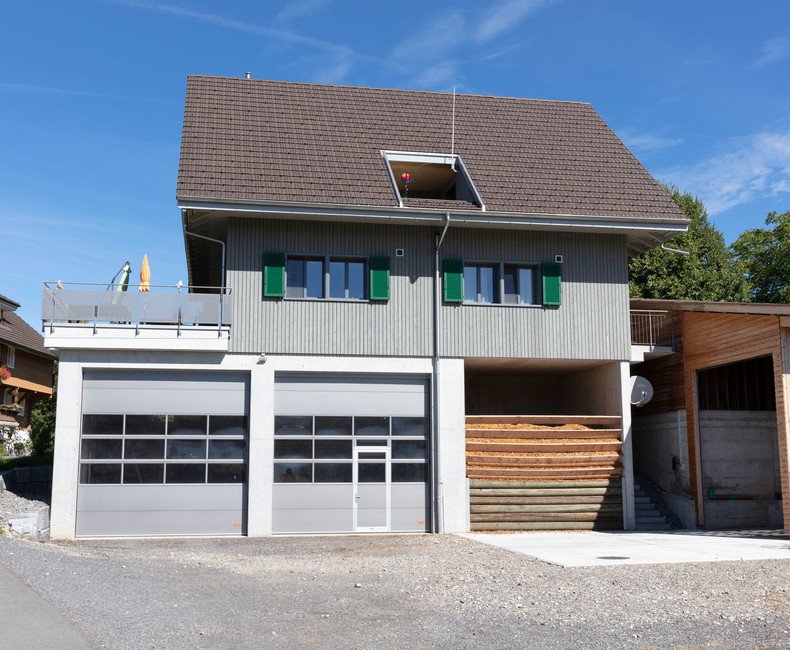

Bauernhaus Ziswil, Ruswil
Beim kleinen, idyllisch gelegenen Weiler Ziswil bei Ruswil werden ein älteres Bauernhaus und ein neu erstelltes Einfamilienhaus mit einer KWB Schnitzelfeuerung von ...
Heizsysteme
Bauernhaus Ziswil, Ruswil
Beim kleinen, idyllisch gelegenen Weiler Ziswil bei Ruswil werden ein älteres Bauernhaus und ein neu erstelltes Einfamilienhaus mit einer KWB Schnitzelfeuerung von Sigmatic beheizt. Das eine Haus mit Radiatoren wird über eine Fernheizung mit Wärme versorgt. Der Wärmeerzeuger selber, sowie der Schnitzelbunker befinden sich im Neubau, welcher mit Bodenheizung ausgestattet ist. Die Hackschnitzel werden über eine Steigschnecke aus dem Schnitzelraum mit Schrägboden ausgetragen.
Leistungen:

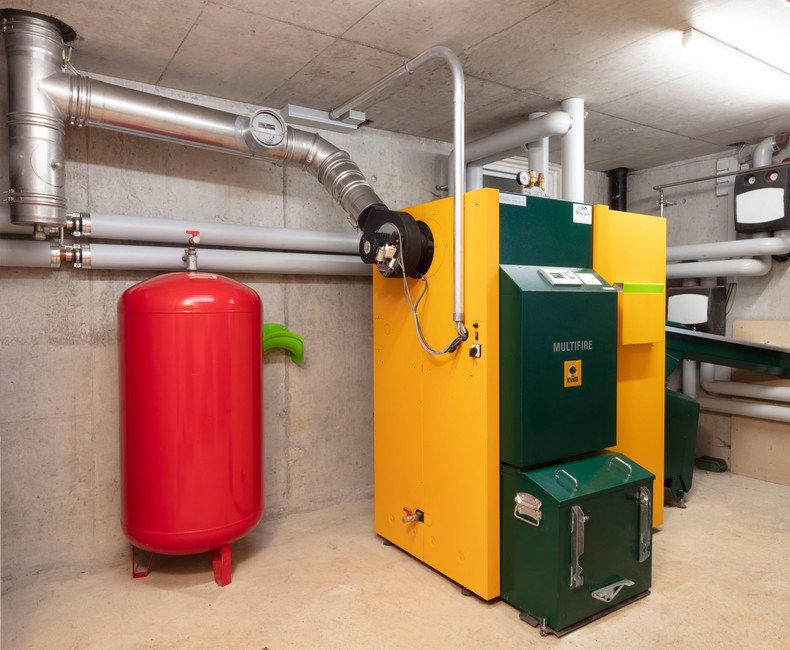

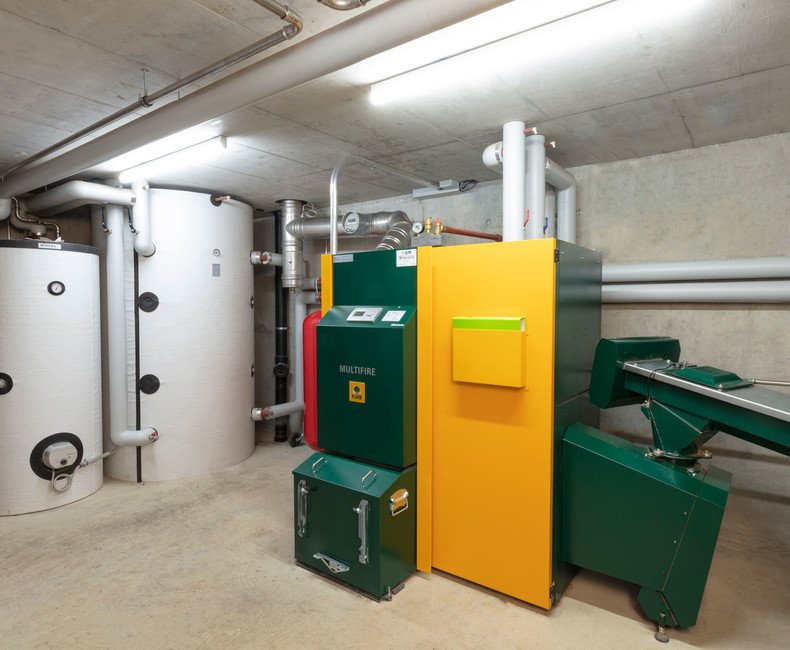

» Hackschnitzelkessel KWB Multifire 50 kW
» Wärmespeicher 1500 lt
» Wassererwärmer 400 lt
Heizsysteme
Marbacherhof, Nottwil
Wer auf Holzenergie setzt, trägt nicht allein dazu bei, möglichst schnell auf einheimische, erneuerbare und CO2-neutrale Energieträger umzustellen. Wer auf ...
Heizsysteme
Marbacherhof, Nottwil
Wer auf Holzenergie setzt, trägt nicht allein dazu bei, möglichst schnell auf einheimische, erneuerbare und CO2-neutrale Energieträger umzustellen. Wer auf Holzenergie setzt, stärkt auch schweizerische Randregionen – und leistet dabei erst noch einen Beitrag an die Pflege und Gesundheit unserer Wälder.
Auch auf dem Marbacherhof in Nottwil setzt man auf Energieholz aus heimischen Wäldern und heizt das Bauernhaus mit einer KWB Stückholzheizung Typ Classicfire von Sigmatic.
Leistungen:
» Stückholzkessel Classicfire 28 kW
» Wärmespeicher 2 x 1500 lt
» Wärmepumpenboiler 260 lt
Heizsysteme
Rothüsli, Sursee
Das Rothüsli in Sursee gilt als eine der ältesten Käsereien im Kanton Luzern. Es wurde 1891 durch die Käsereigenossenschaft erbaut. Das stattliche Gebäude inmitten ...
Heizsysteme
Rothüsli, Sursee
Das Rothüsli in Sursee gilt als eine der ältesten Käsereien im Kanton Luzern.
Es wurde 1891 durch die Käsereigenossenschaft erbaut. Das stattliche Gebäude inmitten von Sursee sticht durch seinen Riegelbaustil hervor und wurde über 100 Jahre als Käserei betrieben. 2018 erfolgt der Umbau zum Wohn- und Geschäftshaus.
Die hohen Anforderungen an eine ökologische, umweltfreundliche und nachhaltige Bauweise wurde unter anderem mit einer modernen Pelletheizung umgesetzt.
Der niedrige Energieverbrauch des markanten Hauses kann als Erfolg einer
konsequenten Umsetzung der Wärmedämmung der Gebäudehülle gewertet werden.
Leistungen:
» Pelletkessel Easyfire 22 kW
» Wärmespeicher 1000 lt
» Wärmepumpenboiler 260 lt
Heizsysteme
SBB Immobilien
Die SBB, als eine der grössten Immobilieneigentümerinnen der Schweiz, leistet ebenfalls Ihren Beitrag zur Reduktion des CO2-Fussabdruckes ihrer Gebäude. Fossile ...
Heizsysteme
SBB Immobilien
Die SBB, als eine der grössten Immobilieneigentümerinnen der Schweiz, leistet ebenfalls Ihren Beitrag zur Reduktion des CO2-Fussabdruckes ihrer Gebäude. Fossile Energieträger sollen schnellstmöglich aus den Gebäuden eliminiert werden. Bei anstehenden Heizungssanierungen setzen die SBB jeweils auf fossilfreie Alternativen, unter anderem Holzpellets, da viele Gebäude der SBB denkmalgeschützt sind und hohe Vorlauftemperaturen benötigen. Im Zuge dieser Sanierung durfte Sigmatic einige Gebäude mit Pelletsanlagen realisieren.
Mit der Umrüstung von rund 100 Anlagen auf fossilfreie Alternativen, können jährlich über 1,3 Millionen Liter Heizöl respektive über 3 500 Tonnen CO2-Äquivalent eingespart werden. Zum Vergleich: Damit können jährlich über 500 Einfamilienhäuser beheizt werden.
(Bulletin 71/Holzenergie Schweiz)
Leistungen:
Je nach Grösse der Immobilen wurden von Sigmatic Pelletsanlagen von 15 kW bis 100 kW installiert.
Solarsysteme
Wika Schweiz AG, Hitzkirch
Die WIKA Schweiz AG mit Sitz in Hitzkirch fertigt und vertreibt mechanische und elektronische Druck-, Temperatur-, Füllstands- und Kraftmessgeräte für Kunden auf ...
Solarsysteme
Wika Schweiz AG, Hitzkirch
Die WIKA Schweiz AG mit Sitz in Hitzkirch fertigt und vertreibt mechanische und elektronische Druck-, Temperatur-, Füllstands- und Kraftmessgeräte für Kunden auf allen Kontinenten. Im Jahr 2018/2019 wurde ein neues Kompetenzcenter erstellt. Um in eine nachhaltige Stromproduktion zu investieren, wurde auf dem Flachdach des Neubaus eine Photovoltaikanlage installiert. Damit kann ein Grossteil des im neuen Werk benötigten Stromes selber erzeugt werden. Der überschüssige Strom wird ins Netz eingespiesen. Über eine intelligentes Portal wird die Stromproduktion angezeigt. Die Anlage wurde zur vollsten Zufriedenheit der Bauherrschaft in wenigen Wochen von den Solarteuren der Sigmatic AG montiert.
Leistungen:
» Photovoltaikanlage
Anlagedaten:
» Gesamtleistung 380.64 kWp
» Jahresenergieertrag 323'000 kWh
» 1220 Module
» Montagekonstruktion Ost/West
» 4 Wechselrichter ABB
Solarsysteme

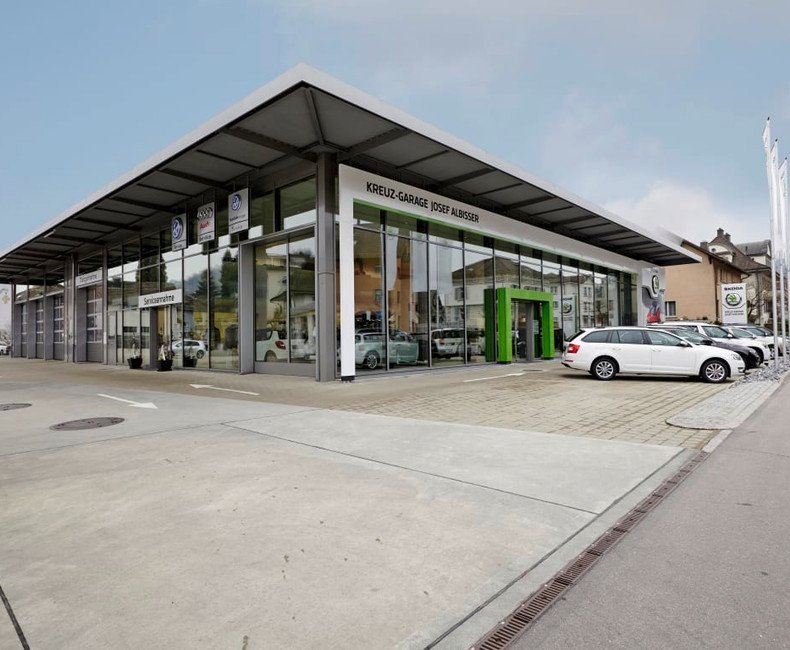

Kreuzgarage Willisau
Ziel der Bauherrschaft war die Realisierung einer wirtschaftlichen Photovoltaikanlage, mit welcher ein Grossteil des Stromverbrauches selber erzeugt werden kann. Der ...
Solarsysteme
Kreuzgarage Willisau
Ziel der Bauherrschaft war die Realisierung einer wirtschaftlichen Photovoltaikanlage, mit welcher ein Grossteil des Stromverbrauches selber erzeugt werden kann. Der Strom kann für den Betrieb der Autogarage und für das Laden von Elektroautos verwendet werden. Über eine intelligente Steuerung werden die Stromproduktion und der Stromverbrauch angezeigt. Ein Durchwachsschutz unter der PV-Anlage gewährleistet ein Minimum an Pflanzenwachstum und Dachpflege.
Leistungen:
» Photovoltaikanlage
Anlagedaten:
» Gesamtleistung 82.96 kWp
» Jahresenergieertrag 70'516 kWh
» 272 Module
» Montagekonstruktion Ost/West

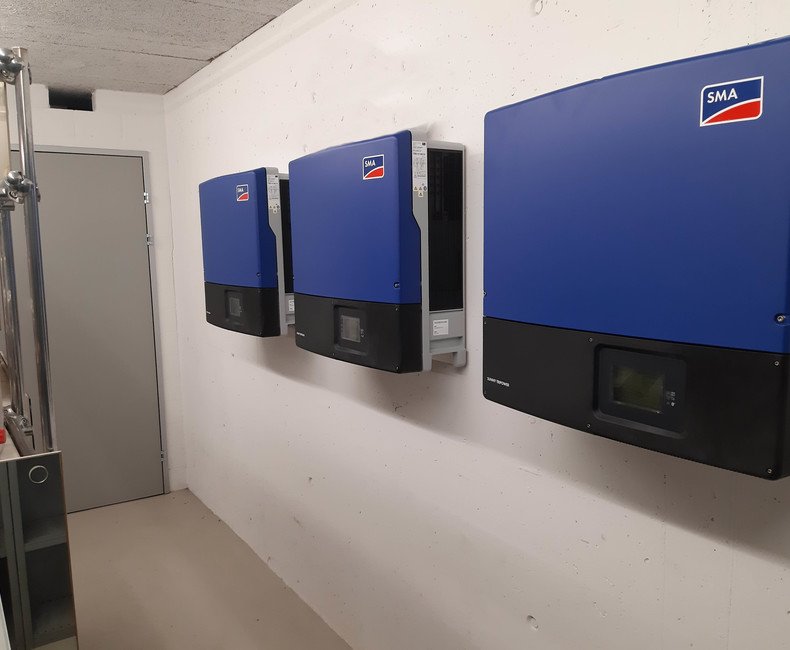

» 3 Wechselrichter SMA
Solarsysteme
EFH Hofmann, Niederhasli
Mit der realisierten Photovoltaikanlage kann die Bauherrschaft einen grossen Teil ihres Stromverbrauches selber abdecken. Dieser wird direkt vor Ort erzeugt. Die ...
Solarsysteme
EFH Hofmann, Niederhasli
Mit der realisierten Photovoltaikanlage kann die Bauherrschaft einen grossen Teil ihres Stromverbrauches selber abdecken. Dieser wird direkt vor Ort erzeugt. Die Dacheindeckung kann direkt für die Ballastierung der PV-Anlage verwendet werden. Die Wärme- und Warmwasserzähler werden für die Visualisierung in das Gebäudeleitsystem eingebunden. Die Wärmepumpe wird bei überschüssigem Solarstrom aktiviert was zu einer deutlichen Erhöhung des Eigenverbrauches führt.
Leistungen:
Anlagedaten PV:
» Gesamtleistung 13.2 kWp
» Jahresenergieertrag 11'000 kWh
» 43 Module
» Montage auf Flachdach Ost/West
» 1 Wechselrichter
» Erfassung Wärme- u. Wasserzähler (Smart-Me)
Solarsysteme
EFH Grunder, Brienz
Bei diesem Objekt wurde eine grössere Sanierung durchgeführt. Dem Bauherrn war es wichtig, seinen Strom sauber und vor Ort produzieren zu können. Ein hohes Mass an ...
Solarsysteme
EFH Grunder, Brienz
Bei diesem Objekt wurde eine grössere Sanierung durchgeführt. Dem Bauherrn war es wichtig, seinen Strom sauber und vor Ort produzieren zu können. Ein hohes Mass an Unabhängigkeit stand im Zentrum. Sein Elektroauto kann er nun mit seiner Solaranlage laden. Das durchdachte Energiekonzept umfasst eine optisch ansprechende, integrierte PV-Anlage, einen Batteriespeicher mit 26 kWh Kapazität und eine aussenaufgestellte Luft/Wasser Wärmepumpe. Im Sommerhalbjahr kann der Bauherr nun praktisch seinen gesamten Stromverbrauch mit der Solaranlage abdecken.
Leistungen:
Anlagedaten PV:
» Gesamtleistung 26.9 kWp
» Jahresenergieertrag 22‘000 kWh
» 91 Module
» Montagekonstruktion Ost / West
» 1 Batteriespeicher
» 2 Wechselrichter
Anlagedaten WP:
» Luft/Wasser-Wärmepumpe NIBE F 2120
Komplettlösungen
EFH Fliss, Sursee
Bei diesem Einfamilienhaus durfte Sigmatic im Zuge einer Heizungssanierung ein Gesamtkonzept entwerfen. Trotz höherer Investitionskosten entschieden sich die ...
Komplettlösungen
EFH Fliss, Sursee
Bei diesem Einfamilienhaus durfte Sigmatic im Zuge einer Heizungssanierung ein Gesamtkonzept entwerfen. Trotz höherer Investitionskosten entschieden sich die Eigentümer für eine langfristige und ökologische Lösung mit einer Sole/Wasser- Wärmepumpe und einer Photovoltaikanlage. Mit der Wahl von schwarzen PV-Modulen konnte man ebenfalls den ästhetischen Ansprüchen der Eigentümer gerecht werden. Mit dem erzeugten Strom kann ein Teil des eigenen Stromverbrauches abgedeckt werden. Der Wassererwärmer wird über die Wärmepumpe aufbereitet und zusätzlich mit einem speziellen Elektroeinsatz über die PV-Anlage nachgeladen.
Leistungen:
» Photovoltaikanlage, Wärmepumpe
Anlagedaten PV:
» Gesamtleistung 5 kWp
» Jahresenergieertrag 4'500 kWh
Anlagedaten Wärmepumpe:
» Erdsonden-Wärmepumpe NIBE F 1155
invertergeregelt
Solarsysteme
EFH Kaufmann Knutwil
Die Familie Kaufmann hat ihr Haus umfangreich saniert. Es war klar, dass sie im gleichen Zug auch einen Teil des Stromes mit einer Solaranlage produzieren wollen. Mit ...
Solarsysteme
EFH Kaufmann Knutwil
Die Familie Kaufmann hat ihr Haus umfangreich saniert. Es war klar, dass sie im gleichen Zug auch einen Teil des Stromes mit einer Solaranlage produzieren wollen. Mit der realisierten PV-Anlage konnten Synergien genutzt werden. Die integrierte PV-Anlage passt hervorragend zur Holzfassade und die Dacheindeckung konnte eingespart werden. Mit der neuen Wärmpumpe von Sigmatic kann der Solarstrom direkt für die Aufheizung des Warmwassers genützt werden.
Leistungen:
» Photovoltaikanlage, Wärmepumpe, Eigenverbrauchsoptimierung
Anlagedaten PV:
» Gesamtleistung 9.9 kWp
» Jahresenergieertrag 9‘020 kWh
» 33 Module
» Montagekonstruktion Level von Megasol
» 1 Wechselrichter
» 1 Smartfox
Komplettlösungen
MFH Ruckstuhl, Schenkon (ZEV)
Bei diesem Objekt hat Sigmatic die ZEV (Zusammenschluss zum Eigenverbrauch) geplant und die Komponenten geliefert. Beim Neubau des MFH's in Schenkon (5 Parteien) wurde ...
Komplettlösungen
MFH Ruckstuhl, Schenkon (ZEV)
Bei diesem Objekt hat Sigmatic die ZEV (Zusammenschluss zum Eigenverbrauch) geplant und die Komponenten geliefert.
Beim Neubau des MFH's in Schenkon (5 Parteien) wurde der Fokus auf die Strom-Produktion mit erneuerbaren Energien gelegt. Ein Teil des Daches wird für die Dachterrasse verwendet. Die Bauherrschaft wollte ein modernes Monitoring System in Echtzeit für den Verbrauch von Strom, Warmwasser und die Heizung haben. Über eine App können die Mieter die Verbraucherdaten ihrer Wohnung einsehen. Die Abrechnung erfolgt ebenfalls über die Plattform des Monitoring Systems. Als Heizsystem wurde eine innenaufgestellte Luft/Wasser Wärmepumpe von der Sigmatic AG installiert. Zur Maximierung der Wirtschaftlichkeit und der Autarkie des Gebäudes wird die Heizung und die Warmwasserladung bei solarem Überschuss aktiviert. Betriebsoptimierungen können durch das Monitoring gezielt durchgeführt werden. Vorgesehen für das System ist eine Erweiterung mit einem Batteriespeicher und Ladestationen. Die Abrechnung und das Lastmanagement der Ladevorgänge kann über das System erfolgen.
Leistungen:
Anlagedaten PV:
» Gesamtleistung 18 kWp
» Jahresenergieertrag 15‘460 kWh
» 60 Module
» Montagekonstruktion Ost / West
» 1 Wechselrichter
Dienstleistungen Sigmatic:
» Wirtschaftlichkeitsanalyse
» Planung und Ausführung Energie-Monitoring (ZEV)
» Montage PV-Anlage und Eigenverbrauchsoptimierung
» Lieferung Wärmepumpe
Solarsysteme
Alterszentrum St. Martin Sursee
Beim Neubau des Alterszentrums St. Martin in Sursee konnte Sigmatic eine Photovoltaikanlage realisieren. Die Stadt Sursee legte Wert darauf, dass ein Teil des Stromes ...
Solarsysteme
Alterszentrum St. Martin Sursee
Beim Neubau des Alterszentrums St. Martin in Sursee konnte Sigmatic eine Photovoltaikanlage realisieren. Die Stadt Sursee legte Wert darauf, dass ein Teil des Stromes mit Solar-Energie produziert werden kann. Ein zweiter Aspekt war der wirtschaftliche Betrieb der PV-Anlage. Beide Ziele konnten mit der realisierten PV-Anlage erreicht werden. Um den Dachunterhalt und den Grünwuchs zu minimieren wurden für die Dacheindeckung Kies verwendet.
Leistungen:
Anlagedaten PV:
» Gesamtleistung 43,16 kWp
» Jahresenergieertrag 36‘600 kWh
» 166 Module
» Montagekonstruktion Ost / West
» 2 Wechselrichter
Solarsysteme
Überbauung Bifangstrasse 20-23 Büron
Ziel der Bauherrschaft war es die Energiekosten zu reduzieren und mit dem Verkauf des Solarstroms (ZEV, Zusammenschluss zum Eigenverbrauch) die Wirtschaftlichkeit der ...
Solarsysteme
Überbauung Bifangstrasse 20-23 Büron
Ziel der Bauherrschaft war es die Energiekosten zu reduzieren und mit dem Verkauf des Solarstroms (ZEV, Zusammenschluss zum Eigenverbrauch) die Wirtschaftlichkeit der Photovoltaikanlagen zu maximieren. Auf jedem der vier Mehrfamilienhäuser wurde eine Photovoltaikanlage montiert. Um den Eigenverbrauch zu erhöhen werden die Heizungen gezielt bei solarem Überschuss angesteuert.
Leistungen:
Konzeptionelle Planung, Steuerungskonzept und
Wirtschaftlichkeitsanalyse, Ausführung Photovoltaikanlage
Anlagedaten PV:
» Gesamtleistung 100.8 kWp
» Jahresenergieertrag 84‘732 kWh
» 336 Module
» Montagekonstruktion auf Flachdach
» 4 Wechselrichter
Solarsysteme
Beck Konzept AG, Buttisholz
Die Bauherrschaft hat entschlossen auf dem Areal der Beck Konzept AG in eine nachhaltige Stromproduktion zu investieren. Mit der PV-Anlage soll ein beträchtlicher Teil ...
Solarsysteme
Beck Konzept AG, Buttisholz
Die Bauherrschaft hat entschlossen auf dem Areal der Beck Konzept AG in eine nachhaltige Stromproduktion zu investieren.
Mit der PV-Anlage soll ein beträchtlicher Teil des Stromverbrauches abgedeckt werden. Grossen Wert wurde darauf gelegt, dass die PV-Anlage wirtschaftlich betrieben werden kann.
Leistungen:
Konzeptionelle Planung und Wirtschaftlichkeitsanalyse
Ausführung Photovoltaikanlage
Anlagedaten PV:
» Gesamtleistung 162.8 kWp
» Jahresenergieertrag 147'617.1 kWh
» 275 Module
» Montagekonstruktion Aufdach auf Trapezblech
» 6 Wechselrichter
Heizsysteme
EFH, Lehnweg 5, Schenkon
Beim Einfamilienhaus der Familie Dahinden musste die bestehende, 20-jährige Oelheizung ersetzt werden. Die Gebäudehülle indes ist bereits mit einer guten ...
Heizsysteme
EFH, Lehnweg 5, Schenkon
Beim Einfamilienhaus der Familie Dahinden musste die bestehende, 20-jährige Oelheizung ersetzt werden. Die Gebäudehülle indes ist bereits mit einer guten Wärmedämmung versehen und muss nicht saniert werden. Die Wärme wird über eine Bodenheizung mit geringen Vorlauftemperaturen verteilt. Dies waren somit ideale Voraussetzungen, das bestehende System durch eine aussenaufgestellte Luft-Wasser Wärmepumpe zu ersetzen.
Als Abdeckung für die Wärmepumpe wurde anstelle einer Dachkonstruktion ein einzelnes Photovoltaik-Modul mit einer Leistung von 200 Wp montiert. Der damit produzierte Strom kann somit zum Heizen genutzt werden. Eine individuelle und perfekte Lösung.
Leistungen:
» Luft-Wasser-Wärmepumpe NIBE F-2120
» Wärmespeicher 200 lt.
Solarsysteme

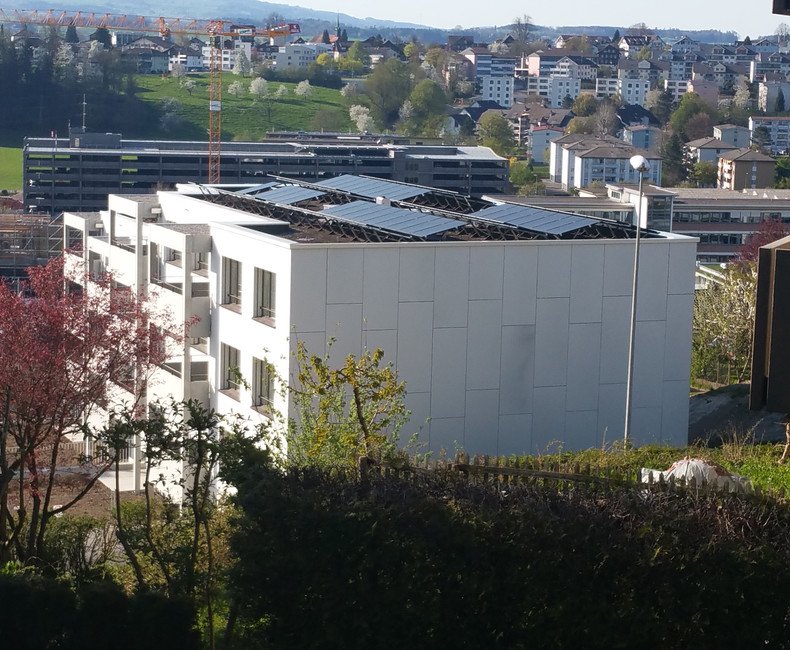

Überbauung Höfli, Ebikon
Mit der Photovoltaikanlage, der Eigenverbrauchsgemeinschaft und den dazugehörenden Batteriespeichern kann sich die Überbauung Höfli zu einem beträchtlichen Teil mit ...
Solarsysteme
Überbauung Höfli, Ebikon
Mit der Photovoltaikanlage, der Eigenverbrauchsgemeinschaft und den dazugehörenden Batteriespeichern kann sich die Überbauung Höfli zu einem beträchtlichen Teil mit sauberem, lokal produzierten Solarstrom selbst versorgen. Mit dem Batteriespeicher kann der Eigenverbrauch deutlich erhöht werden. Der überschüssige Solarstrom wird am Tag gespeichert und am Abend wieder an die Überbauung Höfli abgegeben. Mit dem Batteriespeicher wird ein wichtiger Beitrag an die Energiestrategie und das zukünftige Energienetz mit dezentraler Stromproduktion geleistet.
Die erhöhte Unterkonstruktion dieser Solaranlage hat verschiedene Vorteile:
• Symbiose von Begrünung, Biodiversität und Stromproduktion
• Weniger Verschattung durch wachsende Pflanzen
• Mehrertrag durch kühleres Dachklima
• Wasserretention
Leistungen:
» Photovoltaikanlage, Batteriespeicher
Anlagedaten PV:
» Gesamtleistung 69.6 kWp
» Jahresenergieertrag 58'000 kWh
» Visualisierung auf Bildschirm

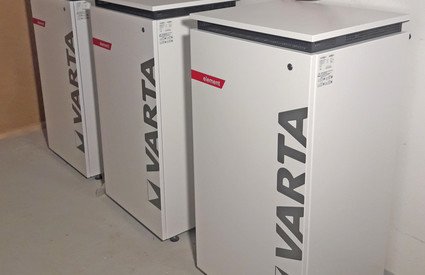

Anlagedaten Batteriespeicher:
» 3 Batteriespeicher
» Kapazität 39 kWh
» Leistung 12 kW
Solarsysteme
EFH Hunkeler/Müller, Grosswangen
Mit der realisierten Photovoltaikanlagen konnten verschiedene Wünsche der Bauherrschaft erfüllt werden. Einerseits können sie einen grossen Teil ihres ...
Solarsysteme
EFH Hunkeler/Müller, Grosswangen
Mit der realisierten Photovoltaikanlagen konnten verschiedene Wünsche der Bauherrschaft erfüllt werden. Einerseits können sie einen grossen Teil ihres Stromverbrauches lokal produzieren und direkt vor Ort verwerten, andererseits wurde mit den schwarzen Modulen und der schwarzen Unterkonstruktion auch optisch eine sehr ansprechende Lösung gefunden.
Mit den Moduloptimierern von Solaredge wird der Ertrag jedes einzelnen Moduls optimiert und auch die Verschattung des Kamins kann damit elegant gelöst werden.
Leistungen:
» Photovoltaikanlage
Anlagedaten PV:
» Gesamtleistung 12.76 kWp
» Jahresenergieertrag 12'724 kWh
» 44 Module
» Montagekonstruktion Aufdach für Ziegel
» 1 Wechselrichter
Testimonial:
«Mein Partner und ich leben auf dem Land und wir möchten mit unserer PV-Anlage einen Beitrag an eine ökologische Energieversorgung leisten. Sigmatic hat uns bei der Realisierung in allen Belangen unterstützt».
Yvonne Hunkeler
(Kantonsrätin und Vizepräsidentin CVP Luzern)
Komplettlösungen

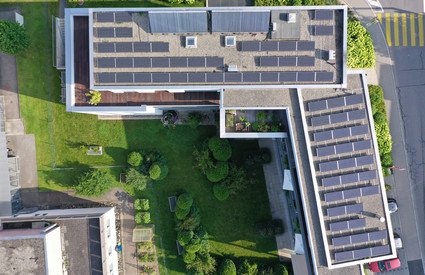

MFH, Münsterstrasse 22, Sursee
Getreu unserer Philosopie „Alles aus einer Hand“ konnten wir für das Mehrfamilienhaus an der Münsterstrasse 22, ein Gesamt-Konzept realisieren, welches alle ...
Komplettlösungen
MFH, Münsterstrasse 22, Sursee
Getreu unserer Philosopie „Alles aus einer Hand“ konnten wir für das Mehrfamilienhaus an der Münsterstrasse 22, ein Gesamt-Konzept realisieren, welches alle unsere Kernkompetenzen abdeckt, nämlich Heiz-, Solarsystem und Gebäudeautomation. Auf dem Dach wurde eine thermische Solaranlage mit Vakuum-Röhrenkollektoren für die Warmwasseraufbereitung sowie eine Photovoltaikanlage für die Stromerzeugung installiert. Eine Grundwasser-Wärmepumpe und eine Luft/Wasser-Wärmepumpe liefern die Wärme für das gesamte Gebäude. Die SPS Regulierung überwacht und steuert den gesamten Verbrauch an Strom, Wärme und Warmwasser.
Leistungen:
» Photovoltaikanlage 68 Modul mit Total 16.32 kWp
» Thermische Solaranlage 19.8 m²
» Wärmepumpe Sole-Wasser NIBE F 1330
» Wärmepumpe Luft-Wasser Altherma
» SPS Regulierung für Heizung/Solar/Warmwasser
Komplettlösungen

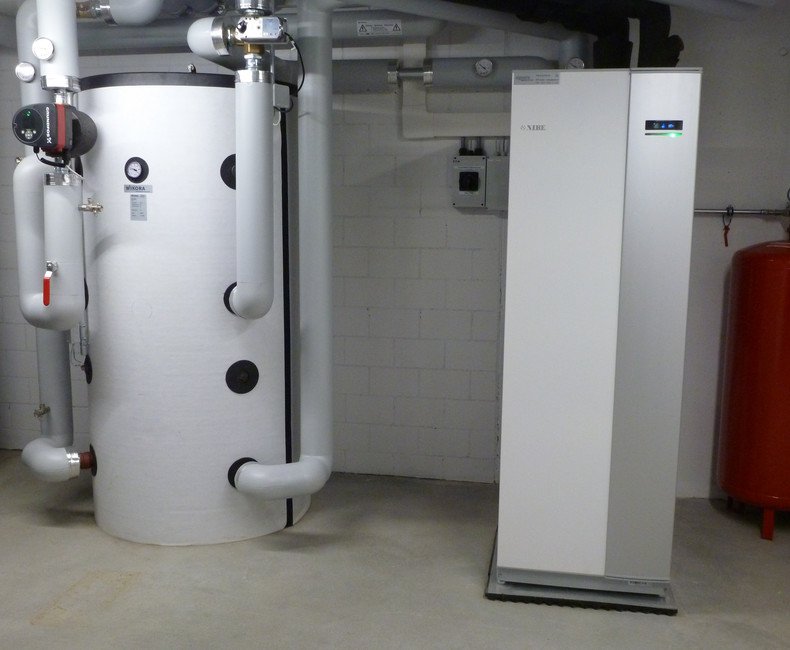

MFH's, Frieslirainpark 1-3, Sursee
In den weiteren drei Mehrfamilienhäuser der Überbauung Frieslirainpark in Sursee, wurde als Wärmeerzeugung eine Grundwasser-Wärmepumpe gewählt. Da Grundwasser eine ...
Komplettlösungen
MFH's, Frieslirainpark 1-3, Sursee
In den weiteren drei Mehrfamilienhäuser der Überbauung Frieslirainpark in Sursee, wurde als Wärmeerzeugung eine Grundwasser-Wärmepumpe gewählt. Da Grundwasser eine konstante Temperatur aufweist, ist es als Wärmequelle hervorragend geeignet und äusserst energieeffizient. Die Eigentümer profitieren somit von niedrigen Betriebskosten.
Leistungen:

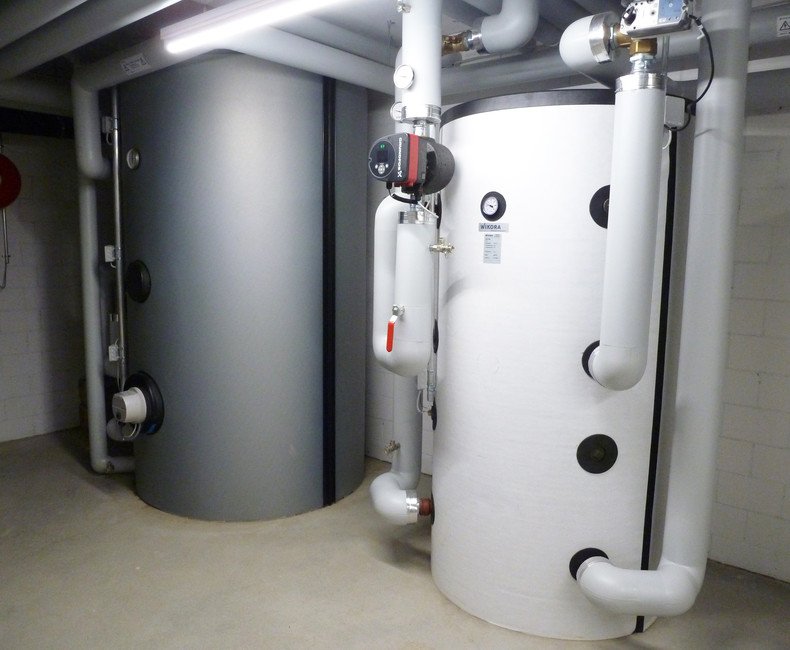

» Grundwasser-Wärmepumpe NIBE
» Pufferspeicher 800 lt
» Wassererwärmer V4A 1500 lt
» SPS Regulierung
Komplettlösungen
MFH, Frieslirainpark 6, Sursee
Die Überbauung Frieslirainpark (Beckenhof) Sursee wurde im Sommer 2017 fertiggestellt. In den sieben Mehrfamilienhäuser sorgen verschiedene Sigmatic Heizsysteme für ...
Komplettlösungen
MFH, Frieslirainpark 6, Sursee
Die Überbauung Frieslirainpark (Beckenhof) Sursee wurde im Sommer 2017 fertiggestellt. In den sieben Mehrfamilienhäuser sorgen verschiedene Sigmatic Heizsysteme für behagliche Wärme. Die Heizzentrale im Haus B3, welche aus einer automatische KWB Pelletfeuerung besteht, liefert Wärme für vier Mehrfamilienhäuser. Die Pellets werden aus einem separaten Pelletbunker via Saugsystem zum Pelletkessel befördert und gelangen dort zur sauberen Verbrennung. Ein Gesamt-Pufferspeichervolumen von 6000 Liter sorgt für den Lastausgleich. Der Elektrofilter APF scheidet die Feinstaubpartikel ab und verhindert, dass diese in die Atmosphäre gelangen. Somit ist ein umweltfreundlicher CO₂-neutraler Betrieb sicher gestellt.
Leistungen:

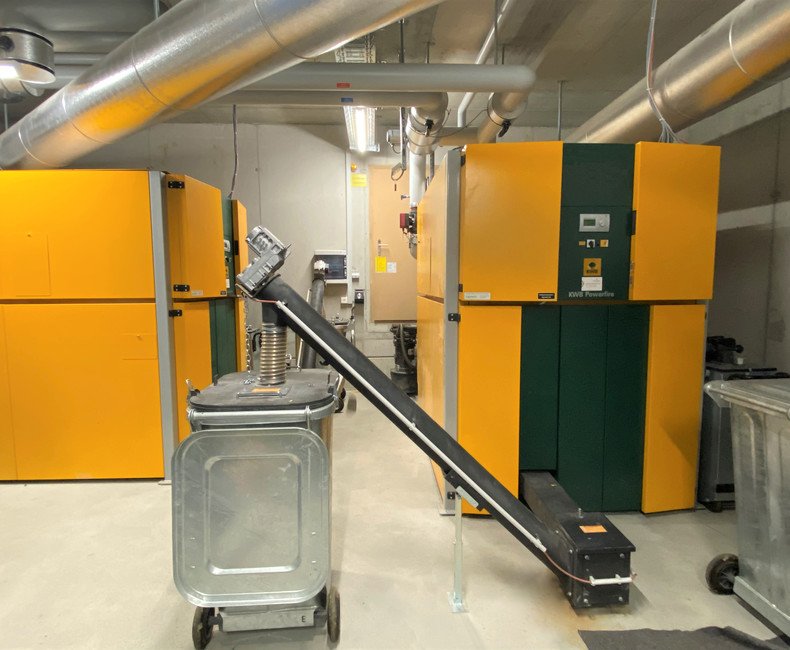

» Pelletanlage KWB Pelletfire Plus Typ MF2 GS 135
Leistung 40,5 - 135 kW mit Saugaustragung
» Regelung KWB Comfort 3

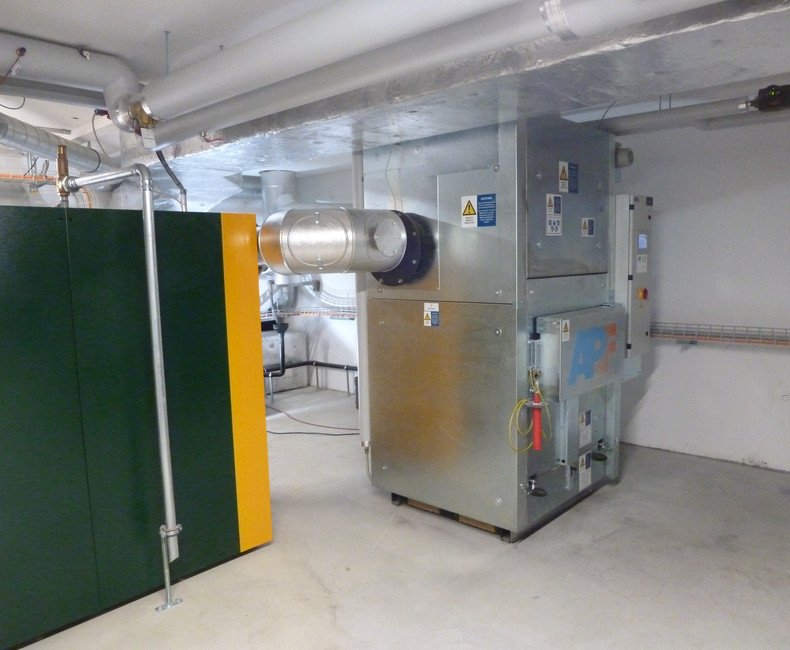

» Elektrofilter APF
» SPS Regulierung
» 3 Pufferspeicher à 2000 lt
Solarsysteme

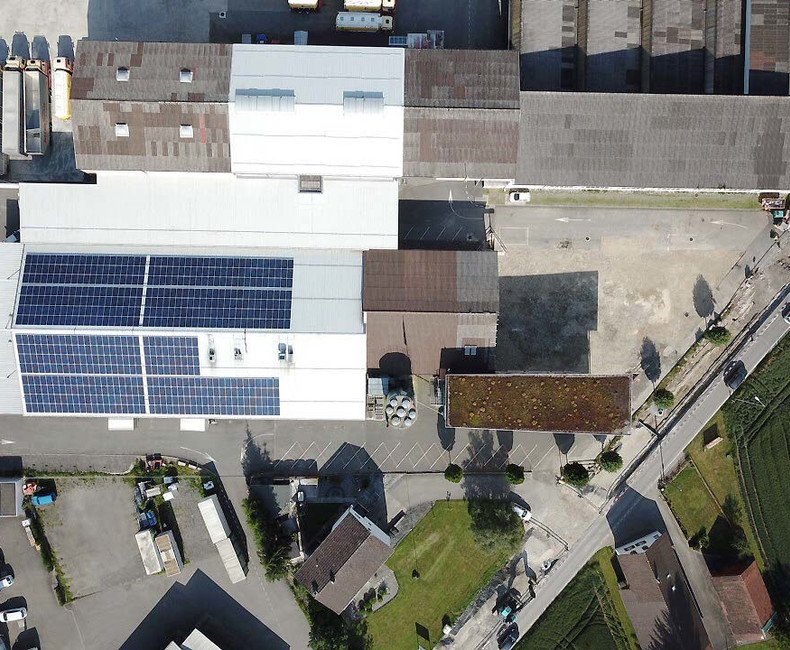

Hans Meier AG, Altishofen
Dieses KMU stellt Produkte im Bereich Mechanik und Landwirtschaft her. Für die Produktionsanlagen wird viel Strom benötigt. Die Bauherrschaft hat sich daher ...
Solarsysteme
Hans Meier AG, Altishofen
Dieses KMU stellt Produkte im Bereich Mechanik und Landwirtschaft her. Für die Produktionsanlagen wird viel Strom benötigt.
Die Bauherrschaft hat sich daher entschieden in Zukunft selber Strom zu produzieren und somit einen beachtlichen Teil für den Eigenverbrauch zu nutzen. Deshalb war von Anfang an klar dass die ganze Dachfläche mit Photovoltaikmodulen eingedeckt werden sollte. Schlussendlich wurden über 850 Module montiert auf der Süd-und Nordseite.
Der Anteil des eigenverbrauchten Stromes von der Photovoltaikanlage liegt heute bei ca. 40-50 %.
Leistungen:
» Photovoltaikanlage
Anlagedaten:
» Gesamtleistung 222 kWp
» Jahresenergieertrag 199'000 kWh
» 854 Module
» Montagekonstruktion auf Blechdach
» 14 Wechselrichter
Solarsysteme

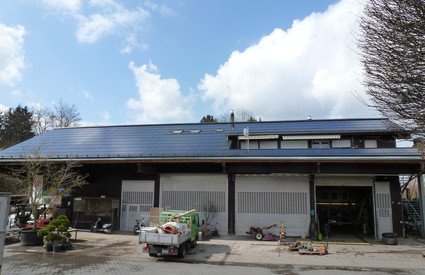

Werkhof/Gärtnerei Schönenberger, Mettmenstetten
Es wurde viel Wert gelegt auf eine ästhetische Lösung, welche mit der integrierten Photovoltaikanlage erreicht wurde. Der selbst produzierte Strom kann mit der KEV ...
Solarsysteme
Werkhof/Gärtnerei Schönenberger, Mettmenstetten
Es wurde viel Wert gelegt auf eine ästhetische Lösung, welche mit der integrierten Photovoltaikanlage erreicht wurde. Der selbst produzierte Strom kann mit der KEV (Kostendeckende Einspeisevergütung) zu einem wirtschaftlichen Tarif verkauf werden. Die Anlage kann damit amortisiert werden.
Leistungen:
» Photovoltaikanlage
Anlagedaten:
» Gesamtleistung 32 kWp
» Jahresenergieertrag 30'000 kWh
» 172 Module
» Indach Montagekonstruktion
» 2 Wechselrichter
Solarsysteme

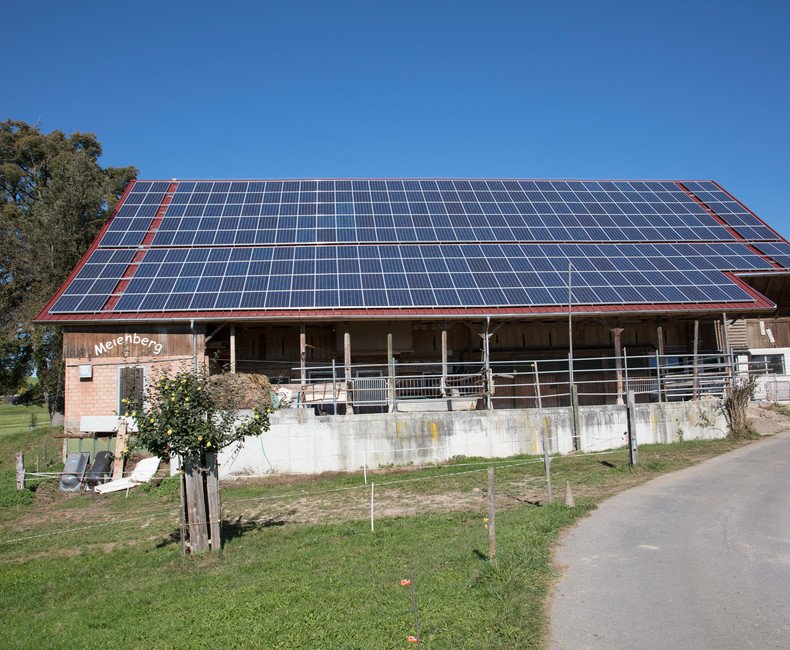

Portmann, Meienberg, Buttisholz
Familie Portmann, welche seit vielen Jahren unsere Besucher am Tag der offenen Türe mit feinen Pasta-Gerichten verwöhnt, hat den Entschluss gefasst auf ihre ...
Solarsysteme
Portmann, Meienberg, Buttisholz
Familie Portmann, welche seit vielen Jahren unsere Besucher am Tag der offenen Türe mit feinen Pasta-Gerichten verwöhnt, hat den Entschluss gefasst auf ihre grosszügigen Dachflächen der Scheune und des Hühnerstalles eine Photovoltaikanlage von Sigmatic installieren zu lassen. Die installierten Module erzeugen einen ungefähren Jahresenergieertrag von ca. 165'000 kWh, welcher ins Netz eingespiesen wird.
Leistungen:
» Photovoltaikanlage
Anlagedaten:
» Gesamtleistung 176 kWp
» Jahresenergieertrag 165'000 kWh
» 625 Module
» Montagekonstruktion für Trapezblech
» 6 Wechselrichter
Solarsysteme
EFH Wigger, Luzern
Bei diesem 2-Familienhaus kamen spezielle, schwarze Module zum Einsatz um den Ansprüchen der Bauherrschaft an die Ästhetik gerecht zu werden. Dadurch konnte die ...
Solarsysteme
EFH Wigger, Luzern
Bei diesem 2-Familienhaus kamen spezielle, schwarze Module zum Einsatz um den Ansprüchen der Bauherrschaft an die Ästhetik gerecht zu werden. Dadurch konnte die Montage unterhalb der Dachfenster erfolgen und es resultieren 22 Module für die Solarstromerzeugung. Die Photovoltaikanlage deckt ungefähr den Stromverbrauch des Hauses ab und ergänzt die bestehende thermische Solaranlage perfekt, welche für die Warmwasseraufbereitung sorgt.
Leistungen:
» 22 PV-Module à 250 Wp
» Systemlieferung Solar
Solarsysteme
MFH Badstrasse 6, Sursee
Bei diesem Mehrfamilienhaus in Sursee wurde das Dach und die Ölheizung saniert. Die Eigentümer haben sich entschieden in die Zukunft zu investieren und die Synergien ...
Solarsysteme
MFH Badstrasse 6, Sursee
Bei diesem Mehrfamilienhaus in Sursee wurde
das Dach und die Ölheizung saniert.
Die Eigentümer haben sich entschieden in die
Zukunft zu investieren und die Synergien der
Sanierung zu nutzen.
Die Installation der Vakuumröhrenkollektoren
erfolgte auf dem neu eingedeckten Dach.
Die Energie der thermischen Solaranlage wird
den zwei 1000 lt Warmwasserspeicher im Keller
zugeführt und wärmt das Brauchwasser vor.
Die Nachwärmung erfolgt über die Ölheizung.
Mit dieser Anlage wird der Ölverbrauch für die
Warmwasser-Aufbereitung reduziert und somit
der CO2 Ausstoss verringert.
Leistungen:
» 6 Vakuum-Röhrenkollektoren à je 3.0 m²
» 2 Warmwasserspeicher mit je 1000 lt. Inhalt
» Montageunterstützung des Installateurs
» Systemlieferung Solar
Heizsysteme
EFH Brechbühl, Oberkirch
Die Bauherrschaft hat sich im Zuge einer anstehenden Heizungssanierung für eine aussenaufgestellte Luft-Wasser-Wärmepumpe NIBE F 2120 entschieden. Diese Wärmepumpe ...
Heizsysteme
EFH Brechbühl, Oberkirch
Die Bauherrschaft hat sich im Zuge einer anstehenden Heizungssanierung für eine aussenaufgestellte Luft-Wasser-Wärmepumpe NIBE F 2120 entschieden. Diese Wärmepumpe zeichnet sich für einen besonders leisen Betrieb aus und eignet sich daher auch bestens für den Einsatz in Wohnquartieren.
Leistungen:
» Luft-Wasser-Wärmepumpe NIBE F-2120
» Wassererwärmer 400 lt.
» Wärmespeicher 200 lt.
Komplettlösungen
EFH Stierli Schenkon
Das Dach des Einfamilienhauses musste renoviert werden. Mit dem Bau der integrierten PV-Anlage konnten diverse Synergien genutzt werden, da die konventionelle Dachhaut ...
Komplettlösungen
EFH Stierli Schenkon
Das Dach des Einfamilienhauses musste renoviert werden. Mit dem Bau der integrierten PV-Anlage konnten diverse Synergien genutzt werden, da die konventionelle Dachhaut eingespart werden kann.
Um die höchsten ästhetischen Ansprüche zu erfüllen, wurde einschwarzes Modul eingesetzt, welches sich harmonisch in das bestehende Dach integriert.
Mit dem produzierten Solarstrom kann die Autarkie des Gebäudes deutlich erhöht werden, da der Solarstrom direkt für das Haus und die Wärmepumpe genutzt werden kann. Der Bauherr reduziert damit seine Stromrechnung und ist weniger abhängig von steigenden Strompreisen.
Mit der Kombination PV-Anlage und Wärmepumpe erreicht der Kunde eine unschlagbare CO² Bilanz und versorgt sich hauptsächlich mit erneuerbaren Energien.
Leistungen:
» Photovoltaikanlage
» Wärmepumpe Luft-Wasser NIBE
Anlagedaten PV:
» Gesamtleistung 11.8 kWp
» Jahresenergieertrag 11'500 kWh
» 40 Module
» Montagekonstruktion Indach
» 1 Wechselrichter
Komplettlösungen

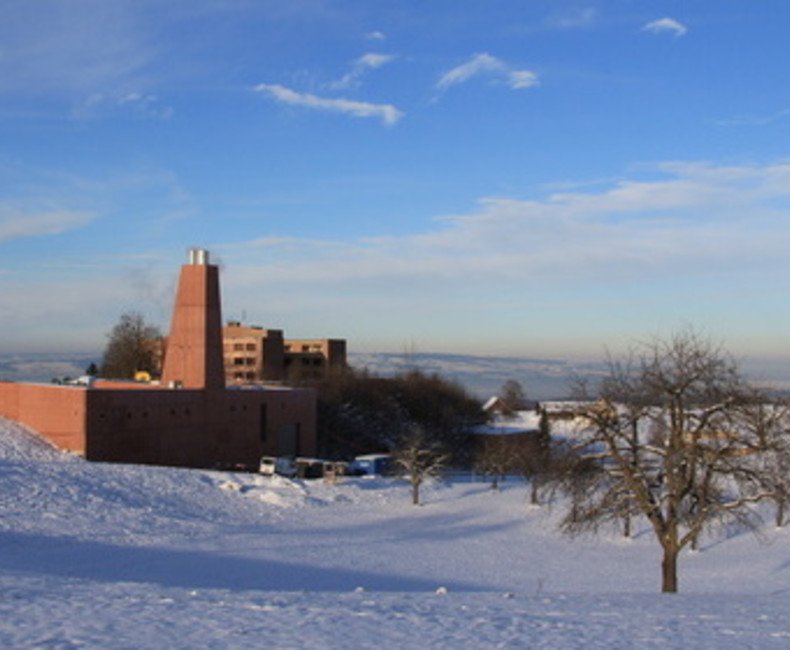

Wärmeverbund Menzingen
Der Wärmeverbund wurde von den Wasserwerken Zug gebaut. Sigmatic lieferte die Hausstationen sowie die Gebäudeautomation (MSRL) der Wärmeerzeugung und ...
Komplettlösungen
Wärmeverbund Menzingen
Der Wärmeverbund wurde von den Wasserwerken Zug gebaut. Sigmatic lieferte die Hausstationen sowie die Gebäudeautomation (MSRL) der Wärmeerzeugung und Wärmeverteilung. Die Hausanschlüsse sind via Glasfaserverbindungen auf die Managementebene (Server) in der Heizzentrale aufgeschaltet. Mittels grafischer Visualisierung ist eine einfache Anlagenbedienung ermöglicht.
Leistungen:
» Hausstationen, 32 Hausanschlüsse
» Gebäudeautomation (MSRL)
Gebäudeautomation

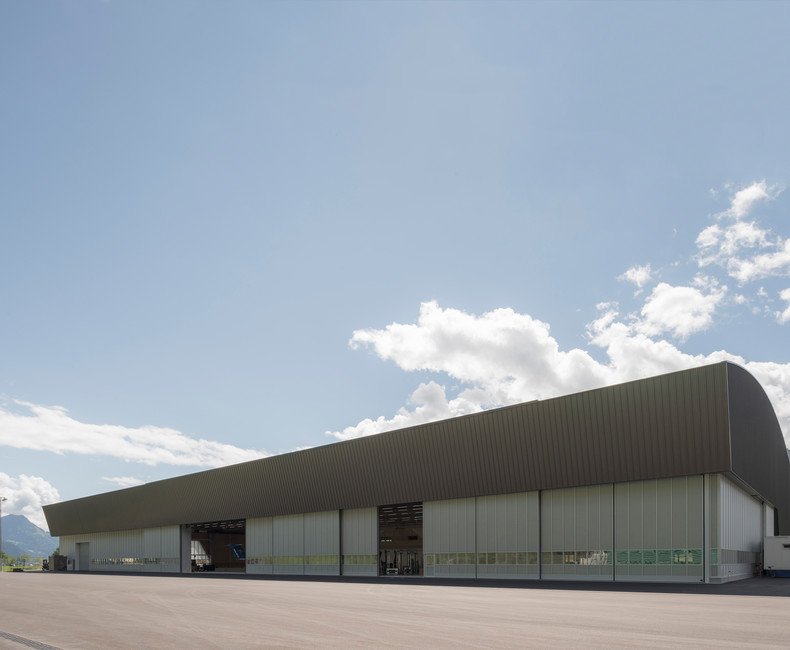

Halle 25 Pilatuswerke Stans
Die Halle 25 wurde als Teilprojekt ins Leitsystem der Pilatuswerke Stans integriert. Es wurde ein durchgängiges, offenes und flexibles System für die gesamte ...
Gebäudeautomation
Halle 25 Pilatuswerke Stans
Die Halle 25 wurde als Teilprojekt ins Leitsystem der Pilatuswerke Stans integriert. Es wurde ein durchgängiges, offenes und flexibles System für die gesamte Gebäudeautomation eingesetzt. Die Managementebene in der Leitwarte übernimmt die gesamte Bedienung, Überwachung, Visualisierung und Datenauswertung.
Leistungen:
» Heizung
» Sanitär
» Kälte
» Klima
» Lüftung
» Einzelraumregulierung
» Schnittstellen, M-Bus, S-Bus 3 SPS Stationen in 2 Schaltschränken integriert mit total 500 Datenpunkten
Gebäudeautomation
Businesspark Bison
Es wurde ein durchgängiges, offenes und flexibles System für die gesamte Gebäudeautomation sowie einer komplexen Raumautomation gefordert. Zusätzlich wurde eine ...
Gebäudeautomation
Businesspark Bison

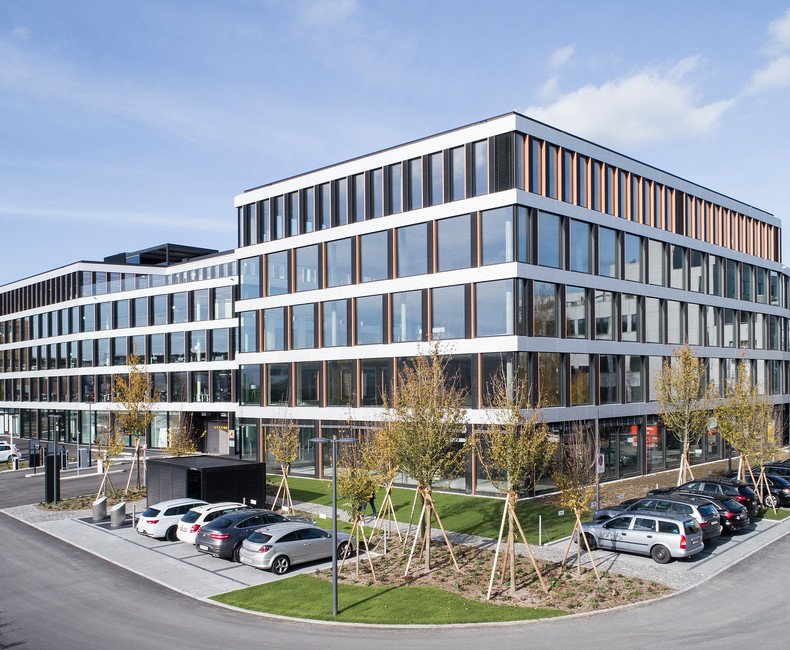

Es wurde ein durchgängiges, offenes und flexibles System für die gesamte Gebäudeautomation sowie einer komplexen Raumautomation gefordert. Zusätzlich wurde eine übergeordnete Managementebene mit Energiemanagement gewünscht. Diese übernimmt die Bedienung, Überwachung, Visualisierung und Datenauswertung.
Leistungen:
» Heizung
» Sanitär
» Kälte
» Klima
» Entrauchung
» Lüftung
» Einzelraumregulierung
» Div. Schnittstellen, Mod-Bus, M-Bus, KNX, S-Bus 55 SPS Stationen mit total
4‘500 Datenpunkten verbaut
Heizsysteme
KKLB Beromünster

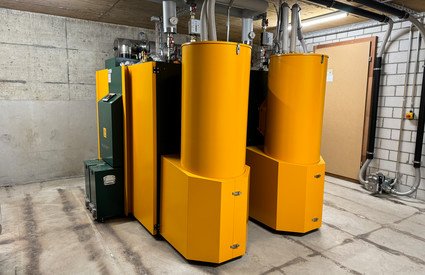

Innerhalb des Projektes Energie-Akademie setzt das KKLB auf erneuerbare Energien. Eine Sigmatic KWB Hackschnitzelfeuerung ersetzt die alte Heizung. Die zwei bestehenden ...
Heizsysteme
KKLB Beromünster
Innerhalb des Projektes Energie-Akademie setzt das KKLB auf erneuerbare Energien. Eine Sigmatic KWB Hackschnitzelfeuerung ersetzt die alte Heizung. Die zwei bestehenden Kühlspeicher werden als Heizungs- und Solarspeicher weiterhin genutzt. Das SAIA Speichermanagement übernimmt die Regelung. Die Anlage wurde durch QM Holzheizwerke begleitet.
Leistungen:
» Wärmeerzeugung Hackschnitzelkessel
» Gebäudeautomation
Anlagedaten:
» Hackschnitzelheizung KWB Multifire 135 kW
» SPS Speichermanagement
Solarsysteme
Lehner Versand Schenkon

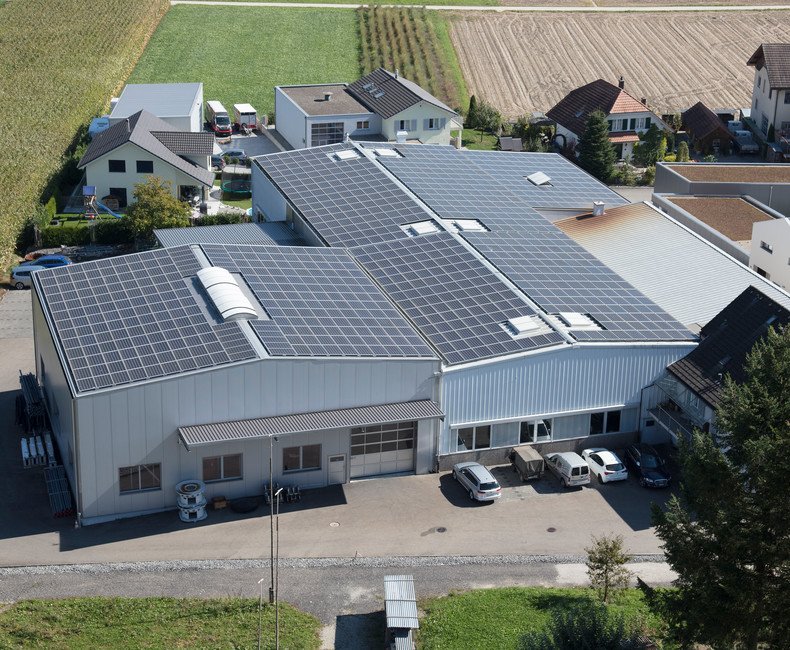

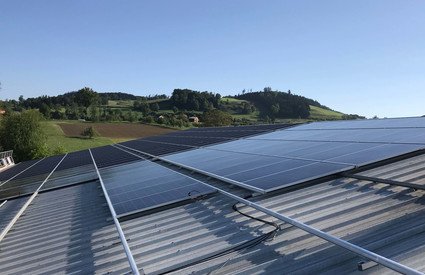

Auf dem Lehner Versand Verwaltungs- und Lagergebäude haben wir im 2012 sowie 2014 eine Photovoltaikanlage mit einer Leistung von 285 kWp und einer Fläche von 2'100 m2 ...
Solarsysteme
Lehner Versand Schenkon
Auf dem Lehner Versand Verwaltungs- und Lagergebäude haben wir im 2012 sowie 2014 eine Photovoltaikanlage mit einer Leistung von 285 kWp und einer Fläche von 2'100 m2 installiert. Diese produziert jährlich 240'000 kWh Solarstrom, was dem Verbrauch von 53 Haushaltungen entspricht. Die Ökostromleistung entspricht umgerechnet ca. 30'000 Liter Heizöl welches jedes Jahr eingespart wird. Die Installation der 1‘054 Solarpanels ist an 22 Wechselrichter angeschlossen.
Leistungen:
» Photovoltaikanlage
» Wärmeerzeugung Wärmepumpe
» Gebäudeautomation
Anlagedaten:
» Gesamtleistung 285 kWp
» Jahresenergieertrag 240‘000 kWh
» 1054 Module
» Montagekonstruktion Ost/West
» 22 Wechselrichter
» Anlageüberwachung
» Visualisierung
Alles aus einer Hand:
Heizsysteme
Pikett-Dienst
Über unseren Pikettdienst sind wir 7 Tage die Woche erreichbar und garantieren innerhalb von 24 h vor Ort zu sein.
mehr erfahren
Spitzenqualität dank eigener Fertigung
Die in unserem Haus bereitgestellten Heiz-, Regeltechnik-, Solar- und Klimasysteme werden eingehend geprüft, bevor diese ausgeliefert werden.
mehr erfahren
Von A bis Z alles an Lager
Wir reagieren schnell, denn wir haben sämtliche Ersatzteile und Materialien für alle Anlagen direkt an Lager.
mehr erfahren
Unser Service für einen sorgenfreien Betrieb
Jedes Problem braucht eine schnelle Lösung, darum hat bei Sigmatic der Servicegedanke oberste Priorität. Wir bieten einen hauseigenen Service mit speziell geschulten und erfahrenen Technikern. Sie kennen die Anlagen bis ins kleinste Detail und sorgen im Falle einer Störung für eine rasche Behebung.
Der Vorteil: Unsere Kunden profitieren von einem sorgenfreien Betrieb und haben nur eine Ansprechperson für alle (Not-)Fälle.
Zu unseren Serviceleistungen
